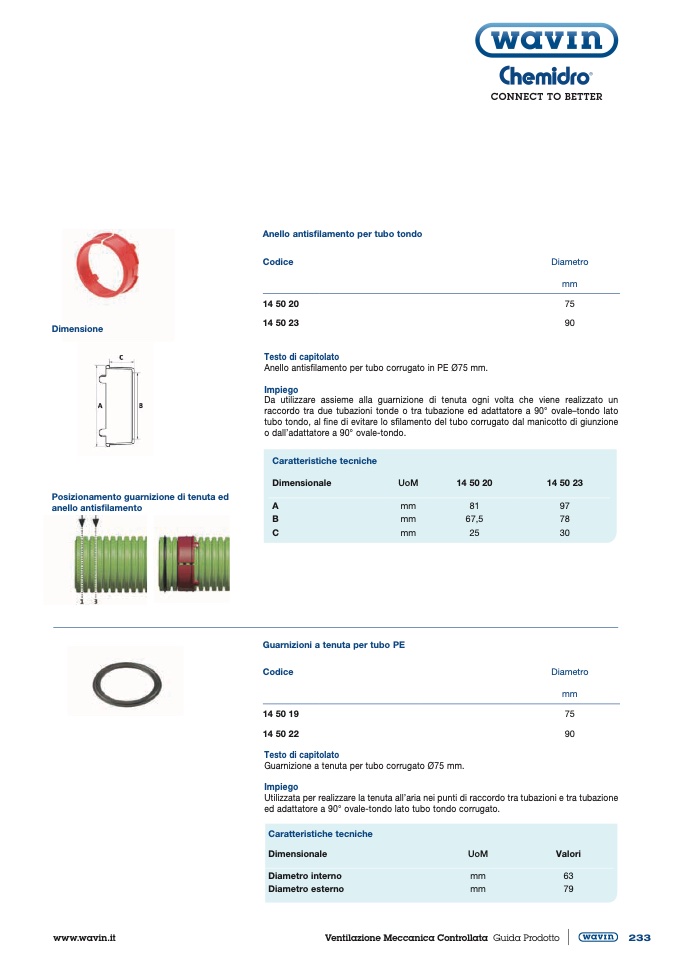

Anello antisfilamento per tubo tondo

Codice

Diametro

mm

Dimensione

Posizionamento guarnizione di tenuta ed

anello antisfilamento

14 50 20

75

14 50 23

90

Testo di capitolato

Anello antisfilamento per tubo corrugato in PE Ø75 mm.

Impiego

Da utilizzare assieme alla guarnizione di tenuta ogni volta che viene realizzato un

raccordo tra due tubazioni tonde o tra tubazione ed adattatore a 90° ovale–tondo lato

tubo tondo, al fine di evitare lo sfilamento del tubo corrugato dal manicotto di giunzione

o dall’adattatore a 90° ovale-tondo.

Caratteristiche tecniche

Dimensionale

UoM

14 50 20

14 50 23

A

mm

81

97

B

mm

67,5

78

C

mm

25

30

Guarnizioni a tenuta per tubo PE

Codice

Diametro

mm

14 50 19

75

14 50 22

90

Testo di capitolato

Guarnizione a tenuta per tubo corrugato Ø75 mm.

Impiego

Utilizzata per realizzare la tenuta all’aria nei punti di raccordo tra tubazioni e tra tubazione

ed adattatore a 90° ovale-tondo lato tubo tondo corrugato.

Caratteristiche tecniche

Dimensionale

UoM

Diametro interno

mm

Diametro esterno

mm

Valori

63

79
