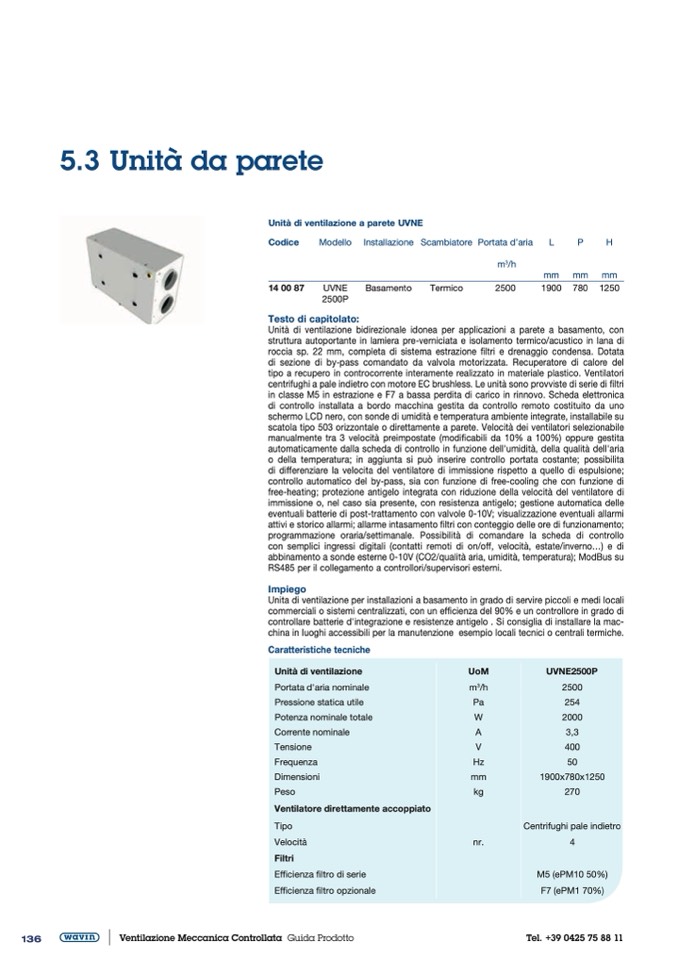

5.3 Unità da parete
Unità di ventilazione a parete UVNE
Codice
Modello Installazione Scambiatore Portata d’aria
L
P
H
m
3
/h
14 00 87
UVNE
Basamento
Termico
2500
2500P
Testo di capitolato:
mm mm mm
1900 780 1250
Unità di ventilazione bidirezionale idonea per applicazioni a parete a basamento, con
struttura autoportante in lamiera pre-verniciata e isolamento termico/acustico in lana di
roccia sp. 22 mm, completa di sistema estrazione filtri e drenaggio condensa. Dotata
di sezione di by-pass comandato da valvola motorizzata. Recuperatore di calore del
tipo a recupero in controcorrente interamente realizzato in materiale plastico. Ventilatori
centrifughi a pale indietro con motore EC brushless. Le unità sono provviste di serie di filtri
in classe M5 in estrazione e F7 a bassa perdita di carico in rinnovo. Scheda elettronica
di controllo installata a bordo macchina gestita da controllo remoto costituito da uno
schermo LCD nero, con sonde di umidità e temperatura ambiente integrate, installabile su
scatola tipo 503 orizzontale o direttamente a parete. Velocità dei ventilatori selezionabile
manualmente tra 3 velocità preimpostate (modificabili da 10% a 100%) oppure gestita
automaticamente dalla scheda di controllo in funzione dell'umidità, della qualità dell'aria
o della temperatura; in aggiunta si può inserire controllo portata costante; possibilita
di differenziare la velocita del ventilatore di immissione rispetto a quello di espulsione;
controllo automatico del by-pass, sia con funzione di free-cooling che con funzione di
free-heating; protezione antigelo integrata con riduzione della velocità del ventilatore di
immissione o, nel caso sia presente, con resistenza antigelo; gestione automatica delle
eventuali batterie di post-trattamento con valvole 0-10V; visualizzazione eventuali allarmi
attivi e storico allarmi; allarme intasamento filtri con conteggio delle ore di funzionamento;
programmazione oraria/settimanale. Possibilità di comandare la scheda di controllo
con semplici ingressi digitali (contatti remoti di on/off, velocità, estate/inverno...) e di
abbinamento a sonde esterne 0-10V (CO2/qualità aria, umidità, temperatura); ModBus su
RS485 per il collegamento a controllori/supervisori esterni.
Impiego
Unita di ventilazione per installazioni a basamento in grado di servire piccoli e medi locali
commerciali o sistemi centralizzati, con un efficienza del 90% e un controllore in grado di
controllare batterie d'integrazione e resistenze antigelo . Si consiglia di installare la mac-
china in luoghi accessibili per la manutenzione esempio locali tecnici o centrali termiche.
Caratteristiche tecniche
Unità di ventilazione
Portata d'aria nominale
Pressione statica utile
Potenza nominale totale
Corrente nominale
Tensione
Frequenza
Dimensioni
Peso
Ventilatore direttamente accoppiato
Tipo
Velocità
Filtri
Efficienza filtro di serie
Efficienza filtro opzionale
UoM
UVNE2500P
m
3
/h
2500
Pa
254
W
2000
A
3,3
V
400
Hz
50
mm
1900x780x1250
kg
270
Centrifughi pale indietro
nr.
4
M5 (ePM10 50%)
F7 (ePM1 70%)
