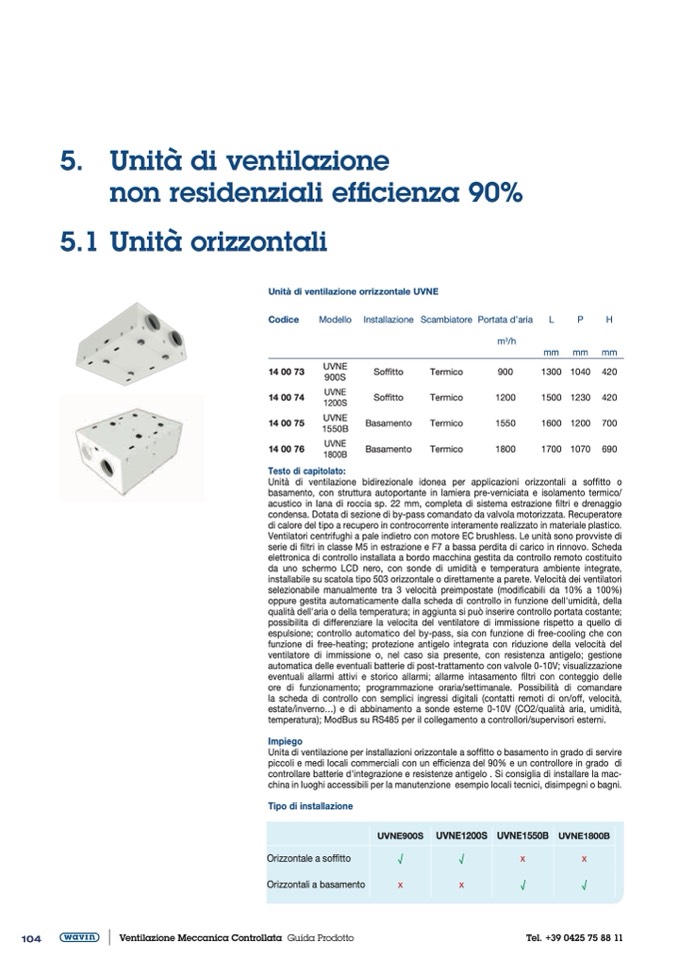

5. Unità di ventilazione

non residenziali efficienza 90%

5.1 Unità orizzontali

Unità di ventilazione orrizzontale UVNE

Codice

14 00 73

14 00 74

14 00 75

14 00 76

P

H

mm mm mm

1300 1040 420

1500 1230 420

1600 1200 700

1700 1070 690

Modello Installazione Scambiatore Portata d’aria

L

m

3

/h

UVNE

Soffitto

900S

UVNE

Soffitto

1200S

UVNE

Basamento

1550B

UVNE

Basamento

1800B

Termico

900

Termico

1200

Termico

1550

Termico

1800

Testo di capitolato:

Unità di ventilazione bidirezionale idonea per applicazioni orizzontali a soffitto o

basamento, con struttura autoportante in lamiera pre-verniciata e isolamento termico/

acustico in lana di roccia sp. 22 mm, completa di sistema estrazione filtri e drenaggio

condensa. Dotata di sezione di by-pass comandato da valvola motorizzata. Recuperatore

di calore del tipo a recupero in controcorrente interamente realizzato in materiale plastico.

Ventilatori centrifughi a pale indietro con motore EC brushless. Le unità sono provviste di

serie di filtri in classe M5 in estrazione e F7 a bassa perdita di carico in rinnovo. Scheda

elettronica di controllo installata a bordo macchina gestita da controllo remoto costituito

da uno schermo LCD nero, con sonde di umidità e temperatura ambiente integrate,

installabile su scatola tipo 503 orizzontale o direttamente a parete. Velocità dei ventilatori

selezionabile manualmente tra 3 velocità preimpostate (modificabili da 10% a 100%)

oppure gestita automaticamente dalla scheda di controllo in funzione dell'umidità, della

qualità dell'aria o della temperatura; in aggiunta si può inserire controllo portata costante;

possibilita di differenziare la velocita del ventilatore di immissione rispetto a quello di

espulsione; controllo automatico del by-pass, sia con funzione di free-cooling che con

funzione di free-heating; protezione antigelo integrata con riduzione della velocità del

ventilatore di immissione o, nel caso sia presente, con resistenza antigelo; gestione

automatica delle eventuali batterie di post-trattamento con valvole 0-10V; visualizzazione

eventuali allarmi attivi e storico allarmi; allarme intasamento filtri con conteggio delle

ore di funzionamento; programmazione oraria/settimanale. Possibilità di comandare

la scheda di controllo con semplici ingressi digitali (contatti remoti di on/off, velocità,

estate/inverno...) e di abbinamento a sonde esterne 0-10V (CO2/qualità aria, umidità,

temperatura); ModBus su RS485 per il collegamento a controllori/supervisori esterni.

Impiego

Unita di ventilazione per installazioni orizzontale a soffitto o basamento in grado di servire

piccoli e medi locali commerciali con un efficienza del 90% e un controllore in grado di

controllare batterie d'integrazione e resistenze antigelo . Si consiglia di installare la mac-

china in luoghi accessibili per la manutenzione esempio locali tecnici, disimpegni o bagni.

Tipo di installazione

Orizzontale a soffitto

√

√

Orizzontali a basamento

x

x

x

x

√

√

UVNE900S UVNE1200S UVNE1550B UVNE1800B

104
