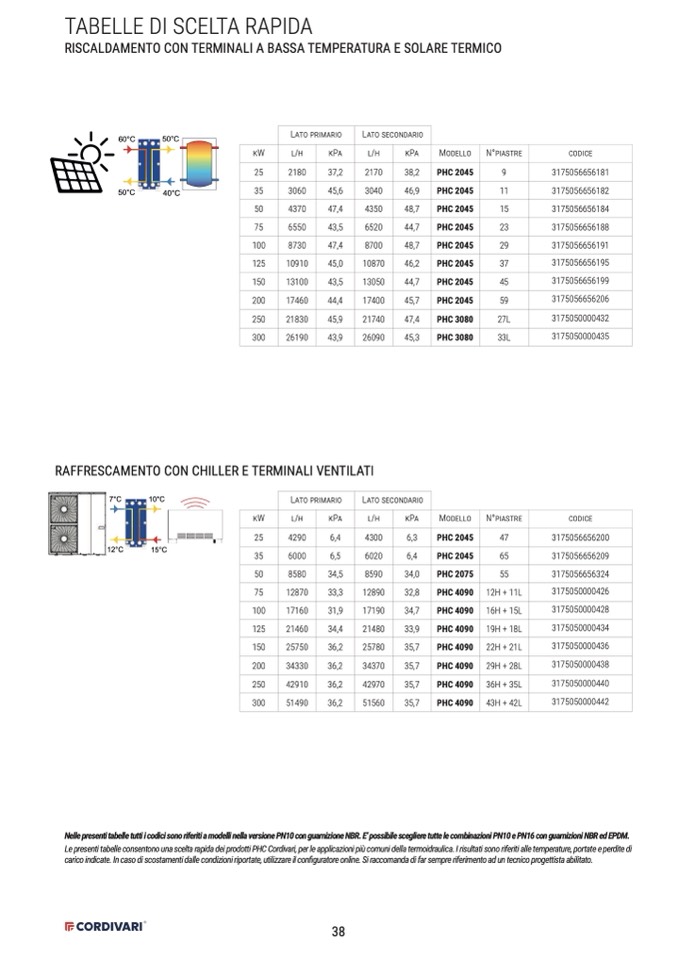

TABELLE DI SCELTA RAPIDA

40°C

35°C

70°C

40°C

RISCALDAMENTO CON TERMINALI A BASSA TEMPERATURA E SOLARE TERMICO

50°C

45°C

50°C

25°C

45°C

35°C

60°C

50°C

55°C

35°C

kW

Lato primario

l/h

kPa

Lato secondario

l/h

kPa

Modello

N°piastre

codice

25

2180

37,2

2170

38,2

PHC 2045

9

3175056656181

35

3060

45,6

3040

46,9

PHC 2045

11

3175056656182

50

4370

47,4

4350

48,7

PHC 2045

15

3175056656184

75

6550

43,5

6520

44,7

PHC 2045

23

3175056656188

100

8730

47,4

8700

48,7

PHC 2045

29

3175056656191

125

10910

45,0

10870

46,2

PHC 2045

37

3175056656195

150

13100

43,5

13050

44,7

PHC 2045

45

3175056656199

200

17460

44,4

17400

45,7

PHC 2045

59

3175056656206

250

21830

45,9

21740

47,4

PHC 3080

27L

3175050000432

300

26190

43,9

26090

45,3

PHC 3080

33L

3175050000435

50°C

40°C

35°C

25°C

7°C

10°C

40°C

35°C

12°C

15°C

35°C

30°C

70°C

40°C

50°C

25°C

60°C

50°C

7°C

10°C

12°C

15°C

50°C

40°C

RAFFRESCAMENTO CON CHILLER E TERMINALI VENTILATI

kW

Lato primario

l/h

kPa

Lato secondario

l/h

kPa

Modello

N°piastre

codice

25

4290

6,4

4300

6,3

PHC 2045

47

3175056656200

35

6000

6,5

6020

6,4

PHC 2045

65

3175056656209

50

8580

34,5

8590

34,0

PHC 2075

55

3175056656324

75

12870

33,3

12890

32,8

PHC 4090

12H + 11L

3175050000426

100

17160

31,9

17190

34,7

PHC 4090

16H + 15L

3175050000428

125

21460

34,4

21480

33,9

PHC 4090

19H + 18L

3175050000434

150

25750

36,2

25780

35,7

PHC 4090

22H + 21L

3175050000436

200

34330

36,2

34370

35,7

PHC 4090

29H + 28L

3175050000438

250

42910

36,2

42970

35,7

PHC 4090

36H + 35L

3175050000440

300

51490

36,2

51560

35,7

PHC 4090

43H + 42L

3175050000442

Nelle presenti tabelle tutti i codici sono riferiti a modelli nella versione PN10 con guarnizione NBR. E’ possibile scegliere tutte le combinazioni PN10 e PN16 con guarnizioni NBR ed EPDM.

Le presenti tabelle consentono una scelta rapida dei prodotti PHC Cordivari, per le applicazioni più comuni della termoidraulica. I risultati sono riferiti alle temperature, portate e perdite di

carico indicate. In caso di scostamenti dalle condizioni riportate, utilizzare il configuratore online. Si raccomanda di far sempre riferimento ad un tecnico progettista abilitato.
