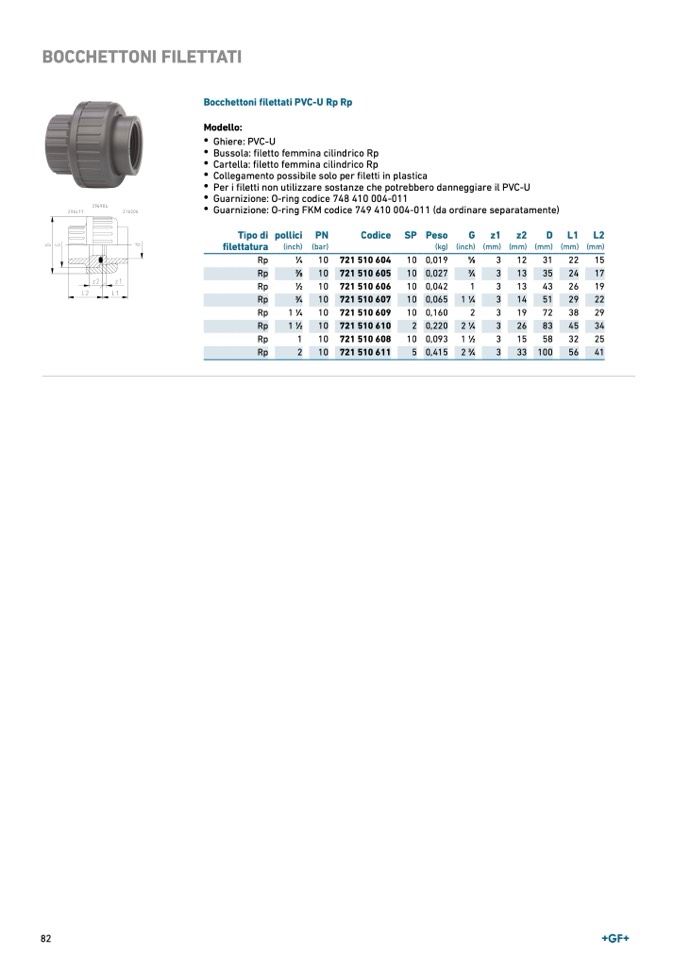

BOCCHETTONI FILETTAT
I
Bocchettoni filettati PVC-U Rp Rp
Modello:
• Ghiere: PVC-U
• Bussola: filetto femmina cilindrico R
p
• Cartella: filetto femmina cilindrico Rp
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-
U
• Guarnizione: O-ring codice 748 410 004-011
• Guarnizione: O-ring FKM codice 749 410 004-011 (da ordinare separatamente)
Tipo di
filettatura
pollici
(inch)
PN
(bar)
Codice SP Pes
o
(kg)
G
(inch)
z1
(mm
)
z
2
(mm
)
D
(mm)
L1
(mm)
L2
(mm
)
Rp
1∕4
10 721 510 604
10 0,019
5∕8
3
12
31
22
1
5
Rp
3∕8
10 721 510 605
10 0,027
3∕4
3
13
35
24
1
7
Rp
1∕2
10 721 510 606
10 0,042
1
3
13
43
26
1
9
Rp
3∕4
10 721 510 607
10 0,065 1 1∕4
3
14
51
29
2
2
Rp
1 1∕4
10 721 510 609
10 0,160
2
3
19
72
38
2
9
Rp
1 1∕2
10 721 510 610
2 0,220 2 1∕4
3
26
83
45
3
4
Rp
1
10 721 510 608
10 0,093 1 1∕2
3
15
58
32
2
5
Rp
2
10 721 510 611
5 0,415 2 3∕4
3
33 100
56
4
1
