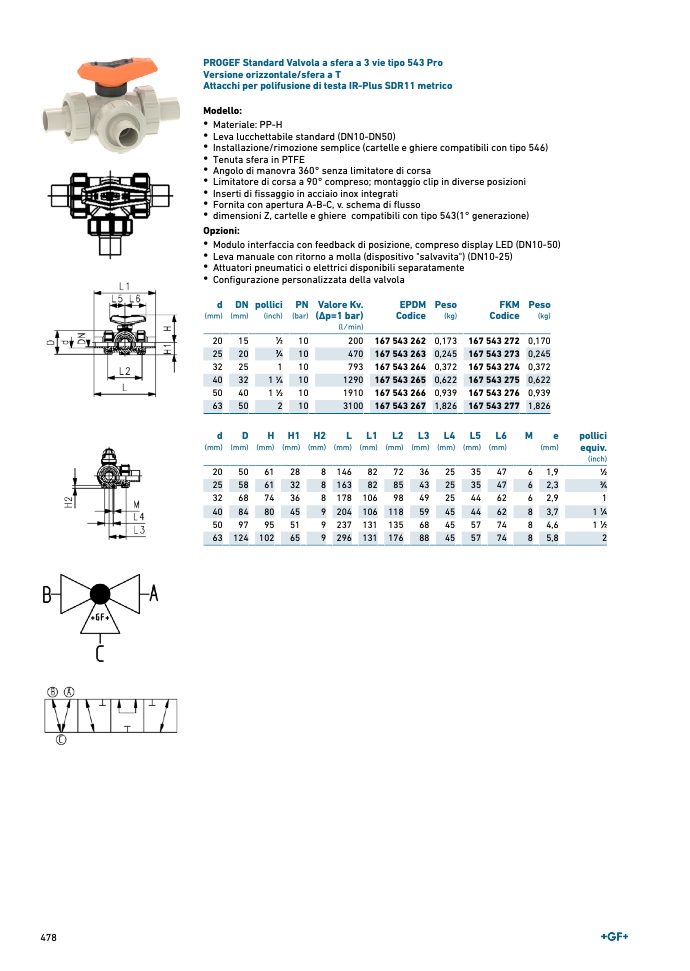

PROGEF Standard Valvola a sfera a 3 vie tipo 543 Pr
o
Versione orizzontale/sfera a
T
Attacchi per polifusione di testa IR-Plus SDR11 metric
o
Modello:
• Materiale: PP-H
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546
)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di cors
a
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizion
i
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-B-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)
Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d
(mm
)
D
N
(mm
)
pollici
(inch)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
EPD
M
Codic
e
Peso
(kg)
FKM
Codice
Peso
(kg)
20
15
1∕2
10
200 167 543 262 0,173 167 543 272 0,170
25
20
3∕4
10
470 167 543 263 0,245 167 543 273 0,245
32
25
1
10
793 167 543 264 0,372 167 543 274 0,372
40
32
1 1∕4
10
1290 167 543 265 0,622 167 543 275 0,62
2
50
40
1 1∕2
10
1910 167 543 266 0,939 167 543 276 0,93
9
63
50
2
10
3100 167 543 267 1,826 167 543 277 1,82
6
d
(mm
)
D
(mm
)
H
(mm
)
H
1
(mm
)
H
2
(mm)
L
(mm)
L1
(mm)
L2
(mm)
L
3
(mm
)
L
4
(mm
)
L5
(mm
)
L6
(mm)
M
e
(mm)
pollic
i
equiv.
(inch)
20
50
61
28
8 146
82
72
36
25
35
47
6 1,9
1∕2
25
58
61
32
8 163
82
85
43
25
35
47
6 2,3
3∕4
32
68
74
36
8 178 106
98
49
25
44
62
6 2,9
1
40
84
80
45
9 204 106 118
59
45
44
62
8 3,7
1 1∕4
50
97
95
51
9 237 131 135
68
45
57
74
8 4,6
1 1∕2
63 124 102
65
9 296 131 176
88
45
57
74
8 5,8
2
