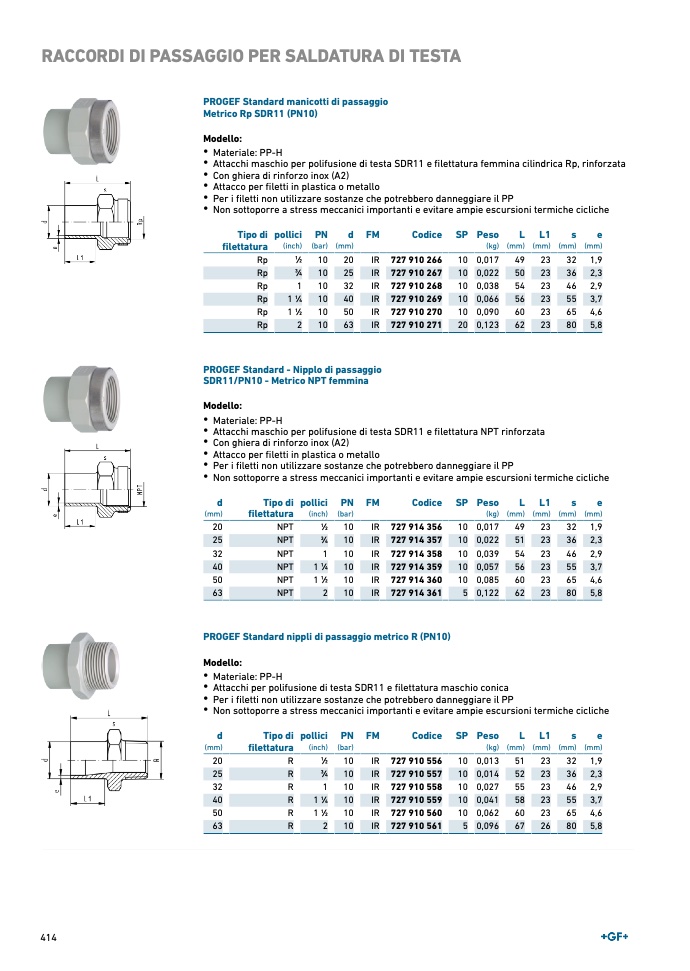

RACCORDI DI PASSAGGIO PER SALDATURA DI TESTA
PROGEF Standard manicotti di passaggio
Metrico Rp SDR11 (PN10)
Modello:
• Materiale: PP-H
• Attacchi maschio per polifusione di testa SDR11 e filettatura femmina cilindrica Rp, rinforzat
a
• Con ghiera di rinforzo inox (A2
)
• Attacco per filetti in plastica o metallo
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il P
P
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
Tipo di
filettatura
pollici
(inch)
PN
(bar)
d
(mm
)
FM
Codice SP Peso
(kg)
L
(mm
)
L
1
(mm
)
s
(mm
)
e
(mm
)
Rp
1∕2
10
20
IR 727 910 266
10 0,017
49
23
32 1,9
Rp
3∕4
10
25
IR 727 910 267
10 0,022
50
23
36 2,3
Rp
1
10
32
IR 727 910 268
10 0,038
54
23
46 2,9
Rp
1 1∕4
10
40
IR 727 910 269
10 0,066
56
23
55 3,7
Rp
1 1∕2
10
50
IR 727 910 270
10 0,090
60
23
65 4,6
Rp
2
10
63
IR 727 910 271
20 0,123
62
23
80 5,8
PROGEF Standard - Nipplo di passaggi
o
SDR11/PN10 - Metrico NPT femmin
a
Modello:
• Materiale: PP-H
• Attacchi maschio per polifusione di testa SDR11 e filettatura NPT rinforzata
• Con ghiera di rinforzo inox (A2
)
• Attacco per filetti in plastica o metallo
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il P
P
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
d
(mm
)
Tipo d
i
filettatur
a
pollici
(inch)
PN
(bar
)
FM
Codice SP Peso
(kg)
L
(mm
)
L
1
(mm
)
s
(mm
)
e
(mm
)
20
NPT
1∕2
10
IR 727 914 356
10 0,017
49
23
32 1,9
25
NPT
3∕4
10
IR 727 914 357
10 0,022
51
23
36 2,3
32
NPT
1
10
IR 727 914 358
10 0,039
54
23
46 2,9
40
NPT
1 1∕4
10
IR 727 914 359
10 0,057
56
23
55 3,7
50
NPT
1 1∕2
10
IR 727 914 360
10 0,085
60
23
65 4,6
63
NPT
2
10
IR 727 914 361
5 0,122
62
23
80 5,8
PROGEF Standard nippli di passaggio metrico R (PN10
)
Modello:
• Materiale: PP-H
• Attacchi per polifusione di testa SDR11 e filettatura maschio conica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il P
P
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
d
(mm
)
Tipo d
i
filettatur
a
pollici
(inch)
PN
(bar
)
FM
Codice SP Peso
(kg)
L
(mm
)
L
1
(mm
)
s
(mm
)
e
(mm
)
20
R
1∕2
10
IR 727 910 556
10 0,013
51
23
32 1,9
25
R
3∕4
10
IR 727 910 557
10 0,014
52
23
36 2,3
32
R
1
10
IR 727 910 558
10 0,027
55
23
46 2,9
40
R
1 1∕4
10
IR 727 910 559
10 0,041
58
23
55 3,7
50
R
1 1∕2
10
IR 727 910 560
10 0,062
60
23
65 4,6
63
R
2
10
IR 727 910 561
5 0,096
67
26
80 5,8
