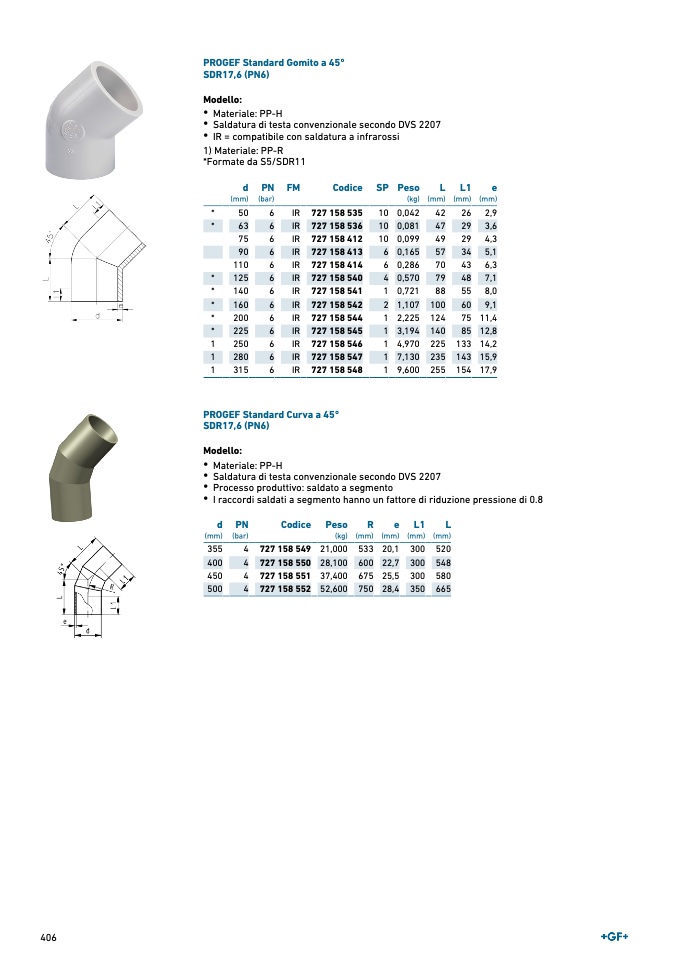

PROGEF Standard Gomito a 45°
SDR17,6 (PN6)
Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibile con saldatura a infraross
i
1) Materiale: PP-R
*Formate da S5/SDR11
d
(mm
)
P
N
(bar
)
FM
Codice SP Peso
(kg)
L
(mm
)
L
1
(mm
)
e
(mm
)
*
50
6
IR 727 158 535
10 0,042
42
26 2,9
*
63
6
IR 727 158 536
10 0,081
47
29 3,6
75
6
IR 727 158 412
10 0,099
49
29 4,3
90
6
IR 727 158 413
6 0,165
57
34 5,1
110
6
IR 727 158 414
6 0,286
70
43 6,3
*
125
6
IR 727 158 540
4 0,570
79
48 7,1
*
140
6
IR 727 158 541
1 0,721
88
55 8,0
*
160
6
IR 727 158 542
2 1,107 100
60 9,1
*
200
6
IR 727 158 544
1 2,225 124
75 11,
4
*
225
6
IR 727 158 545
1 3,194 140
85 12,
8
1
250
6
IR 727 158 546
1 4,970 225 133 14,2
1
280
6
IR 727 158 547
1 7,130 235 143 15,9
1
315
6
IR 727 158 548
1 9,600 255 154 17,9
PROGEF Standard Curva a 45
°
SDR17,6 (PN6)
Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• Processo produttivo: saldato a segmento
• I raccordi saldati a segmento hanno un fattore di riduzione pressione di 0.8
d
(mm
)
PN
(bar
)
Codice Pes
o
(kg
)
R
(mm)
e
(mm)
L1
(mm)
L
(mm)
355
4 727 158 549 21,000 533 20,1 300 52
0
400
4 727 158 550 28,100 600 22,7 300 54
8
450
4 727 158 551 37,400 675 25,5 300 58
0
500
4 727 158 552 52,600 750 28,4 350 66
5
