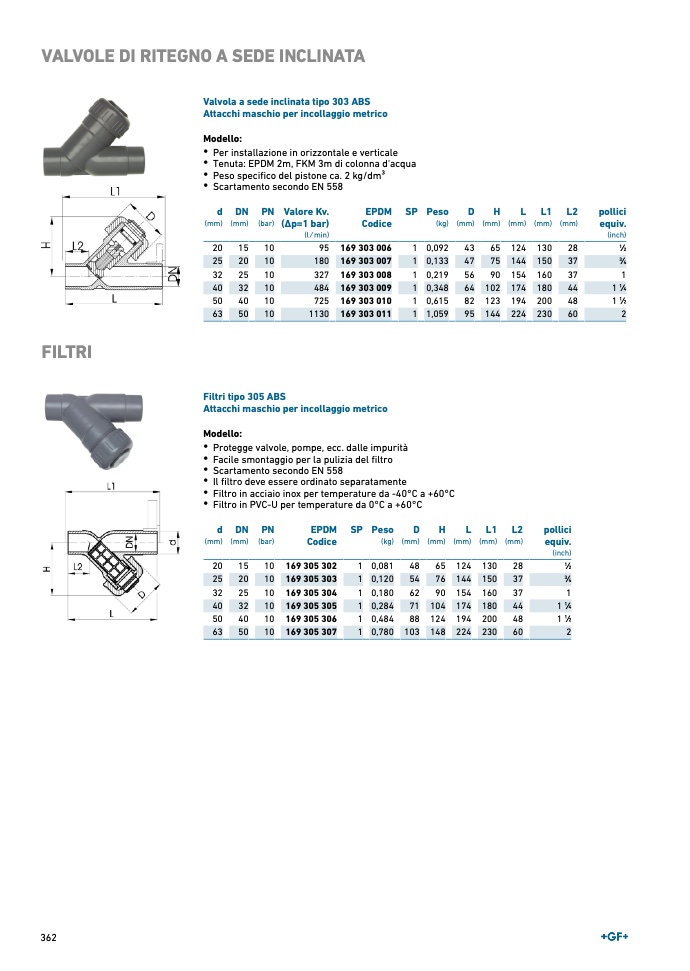

VALVOLE DI RITEGNO A SEDE INCLINATA
Valvola a sede inclinata tipo 303 ABS
Attacchi maschio per incollaggio metrico
Modello:
• Per installazione in orizzontale e verticale
• Tenuta: EPDM 2m, FKM 3m di colonna d'acqua
• Peso specifico del pistone ca. 2 kg/dm³
• Scartamento secondo EN 558
d
(mm
)
D
N
(mm
)
P
N
(bar
)
Valore Kv.
(Δp=1 bar)
(l ⁄ min
)
EPDM
Codic
e
SP Pes
o
(kg)
D
(mm)
H
(mm)
L
(mm
)
L
1
(mm
)
L2
(mm
)
pollici
equiv
.
(inch)
20
15
10
95 169 303 006
1 0,092
43
65 124 130
28
1∕
2
25
20
10
180 169 303 007
1 0,133
47
75 144 150
37
3∕
4
32
25
10
327 169 303 008
1 0,219
56
90 154 160
37
1
40
32
10
484 169 303 009
1 0,348
64 102 174 180
44
1 1∕4
50
40
10
725 169 303 010
1 0,615
82 123 194 200
48
1 1∕2
63
50
10
1130 169 303 011
1 1,059
95 144 224 230
60
2
FILTR
I
Filtri tipo 305 ABS
Attacchi maschio per incollaggio metrico
Modello:
• Protegge valvole, pompe, ecc. dalle impurit
à
• Facile smontaggio per la pulizia del filtro
• Scartamento secondo EN 558
• Il filtro deve essere ordinato separatamente
• Filtro in acciaio inox per temperature da -40°C a +60°C
• Filtro in PVC-U per temperature da 0°C a +60°C
d
(mm
)
D
N
(mm
)
P
N
(bar
)
EPDM
Codic
e
SP Peso
(kg)
D
(mm)
H
(mm
)
L
(mm
)
L1
(mm
)
L2
(mm)
pollici
equiv.
(inch)
20
15
10 169 305 302
1 0,081
48
65 124 130
28
1∕2
25
20
10 169 305 303
1 0,120
54
76 144 150
37
3∕4
32
25
10 169 305 304
1 0,180
62
90 154 160
37
1
40
32
10 169 305 305
1 0,284
71 104 174 180
44
1 1∕4
50
40
10 169 305 306
1 0,484
88 124 194 200
48
1 1∕2
63
50
10 169 305 307
1 0,780 103 148 224 230
60
2
