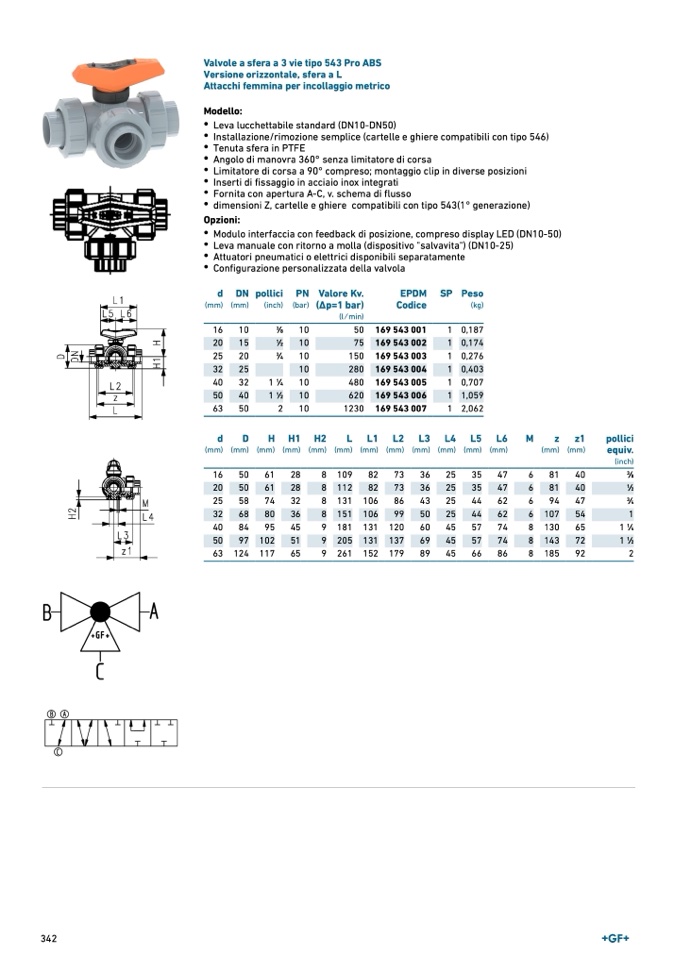

Valvole a sfera a 3 vie tipo 543 Pro ABS
Versione orizzontale, sfera a L
Attacchi femmina per incollaggio metrico
Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546
)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di cors
a
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizion
i
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)
Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d
(mm
)
D
N
(mm
)
pollici
(inch)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
EPD
M
Codic
e
SP Peso
(kg)
16
10
3∕8
10
50 169 543 001
1 0,187
20
15
1∕2
10
75 169 543 002
1 0,174
25
20
3∕4
10
150 169 543 003
1 0,276
32
25
10
280 169 543 004
1 0,403
40
32
1 1∕4
10
480 169 543 005
1 0,707
50
40
1 1∕2
10
620 169 543 006
1 1,059
63
50
2
10
1230 169 543 007
1 2,062
d
(mm
)
D
(mm
)
H
(mm
)
H
1
(mm
)
H
2
(mm)
L
(mm)
L1
(mm)
L2
(mm)
L
3
(mm
)
L
4
(mm
)
L5
(mm
)
L6
(mm)
M
z
(mm)
z1
(mm)
pollici
equiv
.
(inch)
16
50
61
28
8 109
82
73
36
25
35
47
6
81
40
3∕8
20
50
61
28
8 112
82
73
36
25
35
47
6
81
40
1∕2
25
58
74
32
8 131 106
86
43
25
44
62
6
94
47
3∕4
32
68
80
36
8 151 106
99
50
25
44
62
6 107
54
1
40
84
95
45
9 181 131 120
60
45
57
74
8 130
65
1 1∕4
50
97 102
51
9 205 131 137
69
45
57
74
8 143
72
1 1∕2
63 124 117
65
9 261 152 179
89
45
66
86
8 185
92
2
