VALVOLE DI RITEGNO

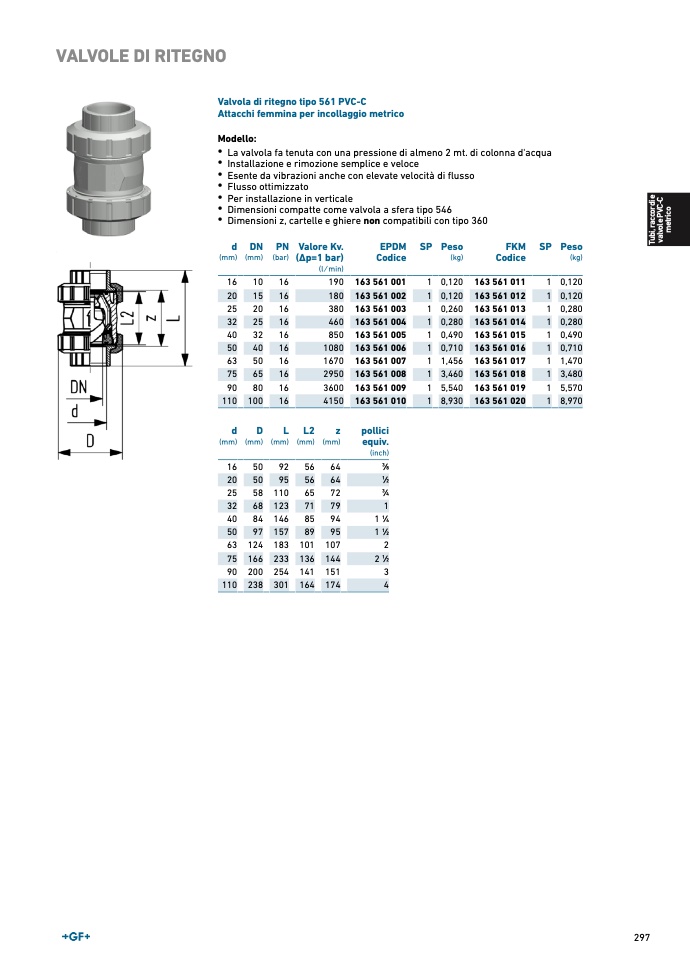

Valvola di ritegno tipo 561 PVC-C
Attacchi femmina per incollaggio metric
o
Modello
:
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqu
a
• Installazione e rimozione semplice e veloc
e
• Esente da vibrazioni anche con elevate velocità di fluss
o
• Flusso ottimizzat
o
• Per installazione in vertical
e
• Dimensioni compatte come valvola a sfera tipo 54
6
• Dimensioni z, cartelle e ghiere non compatibili con tipo 36
0
d
(mm
)
D
N
(mm
)
P
N
(bar)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min)
EPDM
Codice
SP Peso
(kg)
FK
M
Codic
e
SP Peso
(kg)
16
10
16
190 163 561 001
1 0,120 163 561 011
1 0,120
20
15
16
180 163 561 002
1 0,120 163 561 012
1 0,120
25
20
16
380 163 561 003
1 0,260 163 561 013
1 0,280
32
25
16
460 163 561 004
1 0,280 163 561 014
1 0,280
40
32
16
850 163 561 005
1 0,490 163 561 015
1 0,490
50
40
16
1080 163 561 006
1 0,710 163 561 016
1 0,710
63
50
16
1670 163 561 007
1 1,456 163 561 017
1 1,470
75
65
16
2950 163 561 008
1 3,460 163 561 018
1 3,480
90
80
16
3600 163 561 009
1 5,540 163 561 019
1 5,570
110 100
16
4150 163 561 010
1 8,930 163 561 020
1 8,970
d
(mm
)
D
(mm
)
L
(mm
)
L2
(mm)
z
(mm
)
pollici
equiv.
(inch)
16
50
92
56
64
3∕8
20
50
95
56
64
1∕2
25
58 110
65
72
3∕4
32
68 123
71
79
1
40
84 146
85
94
1 1∕4
50
97 157
89
95
1 1∕2
63 124 183 101 107
2
75 166 233 136 144
2 1∕2
90 200 254 141 151
3
110 238 301 164 174
4
T
u
b
i
,
r
a
c
c
o
r
d
i
e
v
a
l
v
o
l
e
P
V
C
-
C
m
e
t
r
i
c
o
297
