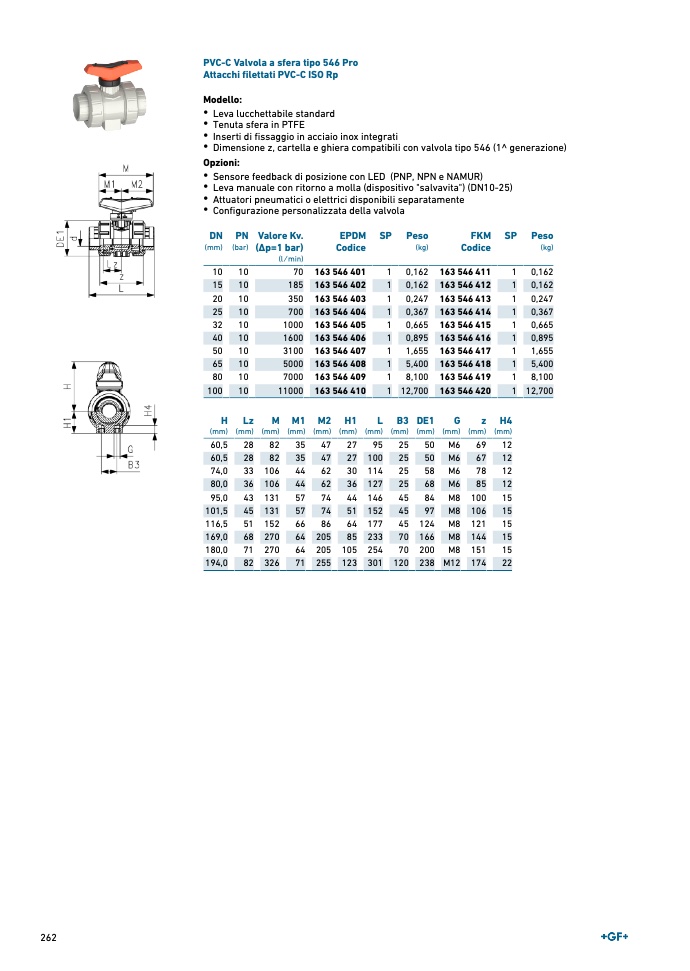

PVC-C Valvola a sfera tipo 546 Pr
o
Attacchi filettati PVC-C ISO Rp
Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)
Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
D
N
(mm
)
PN
(bar
)
Valore Kv.
(Δp=1 bar
)
(l ⁄ min
)
EPDM
Codice
SP Peso
(kg
)
FK
M
Codic
e
SP Peso
(kg)
10
10
70 163 546 401
1 0,162 163 546 411
1 0,162
15
10
185 163 546 402
1 0,162 163 546 412
1 0,162
20
10
350 163 546 403
1 0,247 163 546 413
1 0,247
25
10
700 163 546 404
1 0,367 163 546 414
1 0,367
32
10
1000 163 546 405
1 0,665 163 546 415
1 0,665
40
10
1600 163 546 406
1 0,895 163 546 416
1 0,895
50
10
3100 163 546 407
1 1,655 163 546 417
1 1,655
65
10
5000 163 546 408
1 5,400 163 546 418
1 5,400
80
10
7000 163 546 409
1 8,100 163 546 419
1 8,100
100
10
11000 163 546 410
1 12,700 163 546 420
1 12,700
H
(mm
)
L
z
(mm
)
M
(mm
)
M1
(mm
)
M
2
(mm
)
H1
(mm
)
L
(mm)
B
3
(mm)
DE1
(mm)
G
(mm)
z
(mm
)
H
4
(mm
)
60,5
28
82
35
47
27
95
25
50 M6
69
1
2
60,5
28
82
35
47
27 100
25
50 M6
67
1
2
74,0
33 106
44
62
30 114
25
58 M6
78
1
2
80,0
36 106
44
62
36 127
25
68 M6
85
1
2
95,0
43 131
57
74
44 146
45
84 M8 100
1
5
101,5
45 131
57
74
51 152
45
97 M8 106
1
5
116,5
51 152
66
86
64 177
45 124 M8 121
1
5
169,0
68 270
64 205
85 233
70 166 M8 144
1
5
180,0
71 270
64 205 105 254
70 200 M8 151
1
5
194,0
82 326
71 255 123 301 120 238 M12 174
2
2
262
