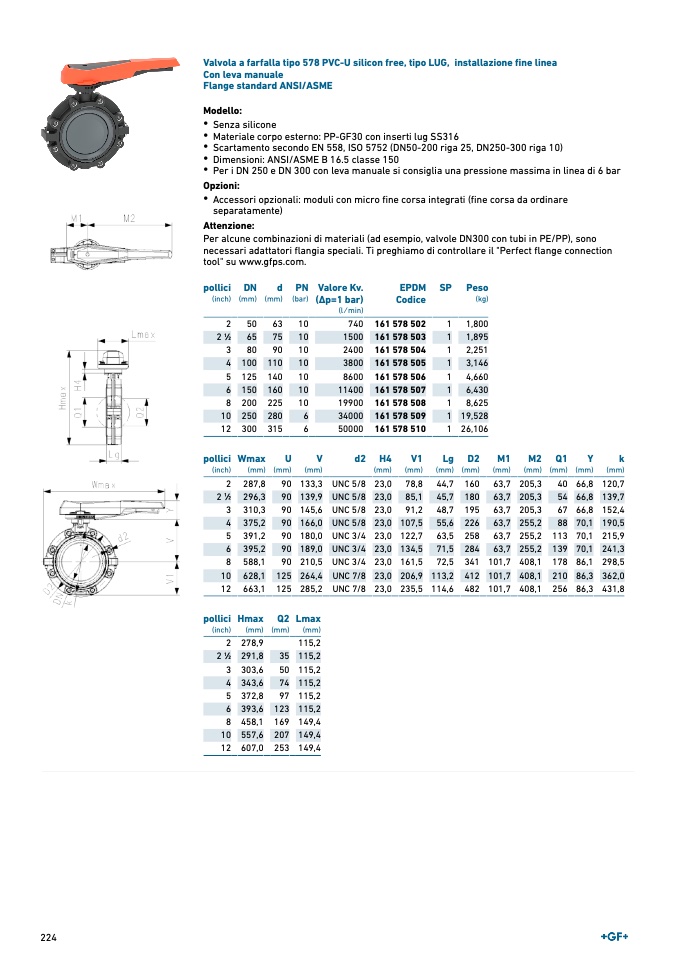

Valvola a farfalla tipo 578 PVC-U silicon free, tipo LUG, installazione fine line
a
Con leva manuale
Flange standard ANSI/ASME
Modello:
• Senza silicone
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar
Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente
)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com
.
pollici
(inch)
D
N
(mm
)
d
(mm)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
EPD
M
Codic
e
SP Peso
(kg)
2
50
63
10
740 161 578 502
1 1,800
2 1∕2
65
75
10
1500 161 578 503
1 1,895
3
80
90
10
2400 161 578 504
1 2,251
4 100 110
10
3800 161 578 505
1 3,146
5 125 140
10
8600 161 578 506
1 4,660
6 150 160
10
11400 161 578 507
1 6,430
8 200 225
10
19900 161 578 508
1 8,625
10 250 280
6
34000 161 578 509
1 19,528
12 300 315
6
50000 161 578 510
1 26,106
pollici
(inch)
Wma
x
(mm
)
U
(mm
)
V
(mm)
d2 H4
(mm)
V1
(mm)
Lg
(mm)
D2
(mm)
M1
(mm)
M2
(mm)
Q1
(mm)
Y
(mm)
k
(mm
)
2 287,8
90 133,3 UNC 5/8 23,0 78,8 44,7 160 63,7 205,3
40 66,8 120,
7
2 1∕2 296,3
90 139,9 UNC 5/8 23,0 85,1 45,7 180 63,7 205,3
54 66,8 139,
7
3 310,3
90 145,6 UNC 5/8 23,0 91,2 48,7 195 63,7 205,3
67 66,8 152,
4
4 375,2
90 166,0 UNC 5/8 23,0 107,5 55,6 226 63,7 255,2
88 70,1 190,
5
5 391,2
90 180,0 UNC 3/4 23,0 122,7 63,5 258 63,7 255,2 113 70,1 215,
9
6 395,2
90 189,0 UNC 3/4 23,0 134,5 71,5 284 63,7 255,2 139 70,1 241,
3
8 588,1
90 210,5 UNC 3/4 23,0 161,5 72,5 341 101,7 408,1 178 86,1 298,
5
10 628,1 125 264,4 UNC 7/8 23,0 206,9 113,2 412 101,7 408,1 210 86,3 362,
0
12 663,1 125 285,2 UNC 7/8 23,0 235,5 114,6 482 101,7 408,1 256 86,3 431,
8
pollici
(inch)
Hmax
(mm
)
Q
2
(mm
)
Lmax
(mm
)
2 278,9
115,
2
2 1∕2 291,8
35 115,2
3 303,6
50 115,2
4 343,6
74 115,2
5 372,8
97 115,2
6 393,6 123 115,
2
8 458,1 169 149,
4
10 557,6 207 149,4
12 607,0 253 149,4
