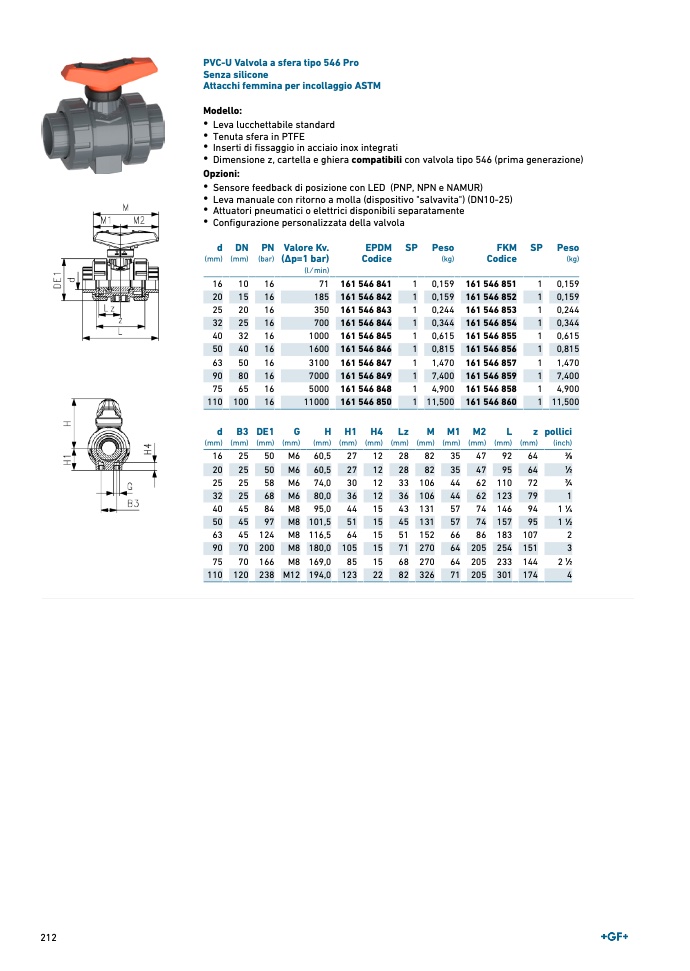

PVC-U Valvola a sfera tipo 546 Pr
o
Senza silicone
Attacchi femmina per incollaggio ASTM
Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione
)
Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d
(mm
)
D
N
(mm
)
P
N
(bar
)
Valore Kv.
(Δp=1 bar)
(l ⁄ min
)
EPDM
Codic
e
SP Pes
o
(kg
)
FK
M
Codice
SP Peso
(kg)
16
10
16
71 161 546 841
1 0,159 161 546 851
1 0,15
9
20
15
16
185 161 546 842
1 0,159 161 546 852
1 0,15
9
25
20
16
350 161 546 843
1 0,244 161 546 853
1 0,24
4
32
25
16
700 161 546 844
1 0,344 161 546 854
1 0,34
4
40
32
16
1000 161 546 845
1 0,615 161 546 855
1 0,61
5
50
40
16
1600 161 546 846
1 0,815 161 546 856
1 0,81
5
63
50
16
3100 161 546 847
1 1,470 161 546 857
1 1,47
0
90
80
16
7000 161 546 849
1 7,400 161 546 859
1 7,40
0
75
65
16
5000 161 546 848
1 4,900 161 546 858
1 4,90
0
110 100
16
11000 161 546 850
1 11,500 161 546 860
1 11,50
0
d
(mm
)
B
3
(mm
)
DE1
(mm
)
G
(mm
)
H
(mm
)
H1
(mm
)
H
4
(mm)
Lz
(mm)
M
(mm)
M1
(mm)
M2
(mm
)
L
(mm
)
z
(mm)
pollici
(inch)
16
25
50 M6 60,5
27
12
28
82
35
47
92
64
3∕
8
20
25
50 M6 60,5
27
12
28
82
35
47
95
64
1∕
2
25
25
58 M6 74,0
30
12
33 106
44
62 110
72
3∕
4
32
25
68 M6 80,0
36
12
36 106
44
62 123
79
1
40
45
84 M8 95,0
44
15
43 131
57
74 146
94
1 1∕4
50
45
97 M8 101,5
51
15
45 131
57
74 157
95
1 1∕2
63
45 124 M8 116,5
64
15
51 152
66
86 183 107
2
90
70 200 M8 180,0 105
15
71 270
64 205 254 151
3
75
70 166 M8 169,0
85
15
68 270
64 205 233 144
2 1∕2
110 120 238 M12 194,0 123
22
82 326
71 205 301 174
4
