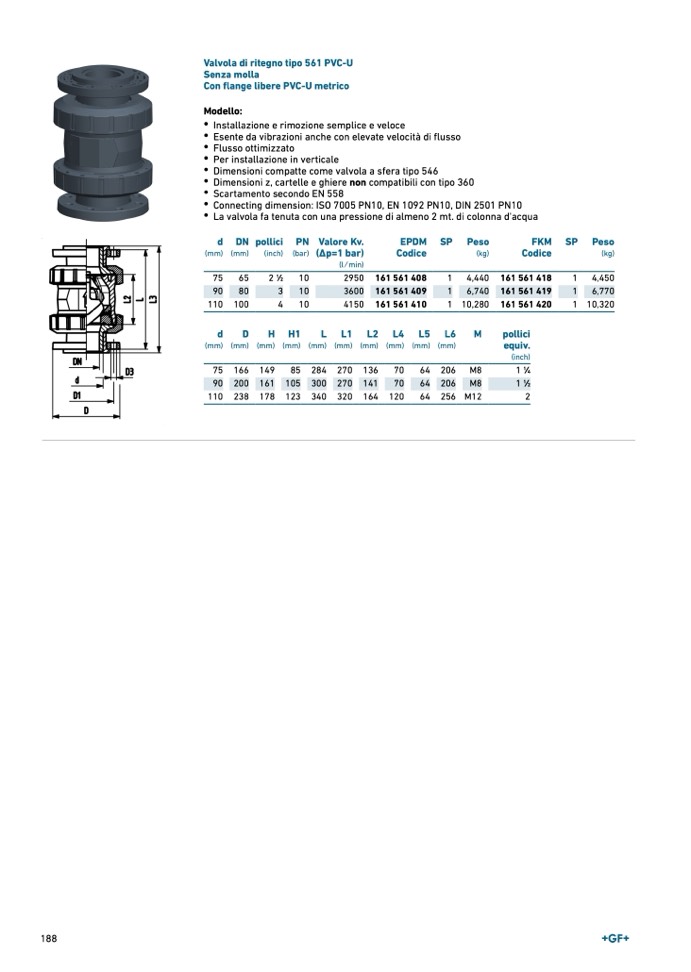

Valvola di ritegno tipo 561 PVC-U
Senza molla
Con flange libere PVC-U metrico
Modello:
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di fluss
o
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 36
0
• Scartamento secondo EN 558
• Connecting dimension: ISO 7005 PN10, EN 1092 PN10, DIN 2501 PN1
0
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
d
(mm
)
D
N
(mm
)
pollici
(inch)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
EPD
M
Codic
e
SP Peso
(kg)
FKM
Codice
SP Pes
o
(kg
)
75
65
2 1∕2
10
2950 161 561 408
1 4,440 161 561 418
1 4,45
0
90
80
3
10
3600 161 561 409
1 6,740 161 561 419
1 6,77
0
110 100
4
10
4150 161 561 410
1 10,280 161 561 420
1 10,32
0
d
(mm
)
D
(mm
)
H
(mm
)
H
1
(mm
)
L
(mm)
L1
(mm)
L2
(mm)
L4
(mm)
L
5
(mm
)
L
6
(mm
)
M
pollici
equiv.
(inch)
75 166 149
85 284 270 136
70
64 206 M8
1 1∕4
90 200 161 105 300 270 141
70
64 206 M8
1 1∕2
110 238 178 123 340 320 164 120
64 256 M12
2
188
