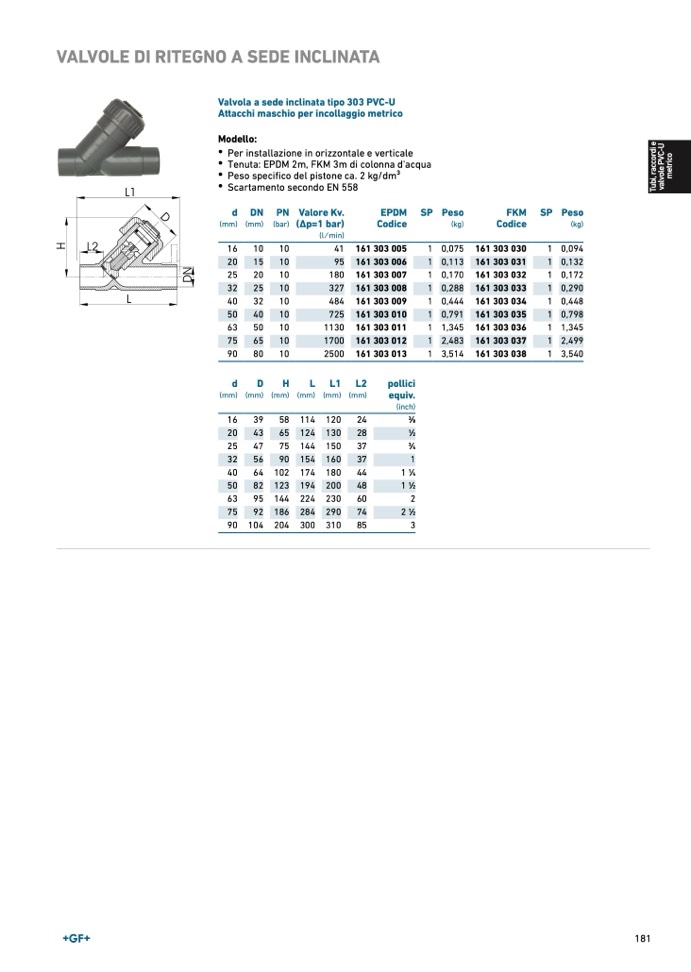

VALVOLE DI RITEGNO A SEDE INCLINAT
A
Valvola a sede inclinata tipo 303 PVC-
U
Attacchi maschio per incollaggio metric
o
Modello
:
• Per installazione in orizzontale e vertical
e
• Tenuta: EPDM 2m, FKM 3m di colonna d'acqu
a
• Peso specifico del pistone ca. 2 kg/dm
³
• Scartamento secondo EN 558
d
(mm
)
D
N
(mm
)
P
N
(bar)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min)
EPDM
Codice
SP Peso
(kg)
FK
M
Codic
e
SP Peso
(kg)
16
10
10
41 161 303 005
1 0,075 161 303 030
1 0,094
20
15
10
95 161 303 006
1 0,113 161 303 031
1 0,132
25
20
10
180 161 303 007
1 0,170 161 303 032
1 0,172
32
25
10
327 161 303 008
1 0,288 161 303 033
1 0,290
40
32
10
484 161 303 009
1 0,444 161 303 034
1 0,448
50
40
10
725 161 303 010
1 0,791 161 303 035
1 0,798
63
50
10
1130 161 303 011
1 1,345 161 303 036
1 1,345
75
65
10
1700 161 303 012
1 2,483 161 303 037
1 2,499
90
80
10
2500 161 303 013
1 3,514 161 303 038
1 3,540
d
(mm
)
D
(mm
)
H
(mm
)
L
(mm)
L
1
(mm
)
L
2
(mm
)
pollici
equiv.
(inch)
16
39
58 114 120
24
3∕8
20
43
65 124 130
28
1∕2
25
47
75 144 150
37
3∕4
32
56
90 154 160
37
1
40
64 102 174 180
44
1 1∕4
50
82 123 194 200
48
1 1∕2
63
95 144 224 230
60
2
75
92 186 284 290
74
2 1∕2
90 104 204 300 310
85
3
T
u
b
i
,
r
a
c
c
o
r
d
i
e
v
a
l
v
o
l
e
P
V
C
-
U
m
e
t
r
i
c
o
181
