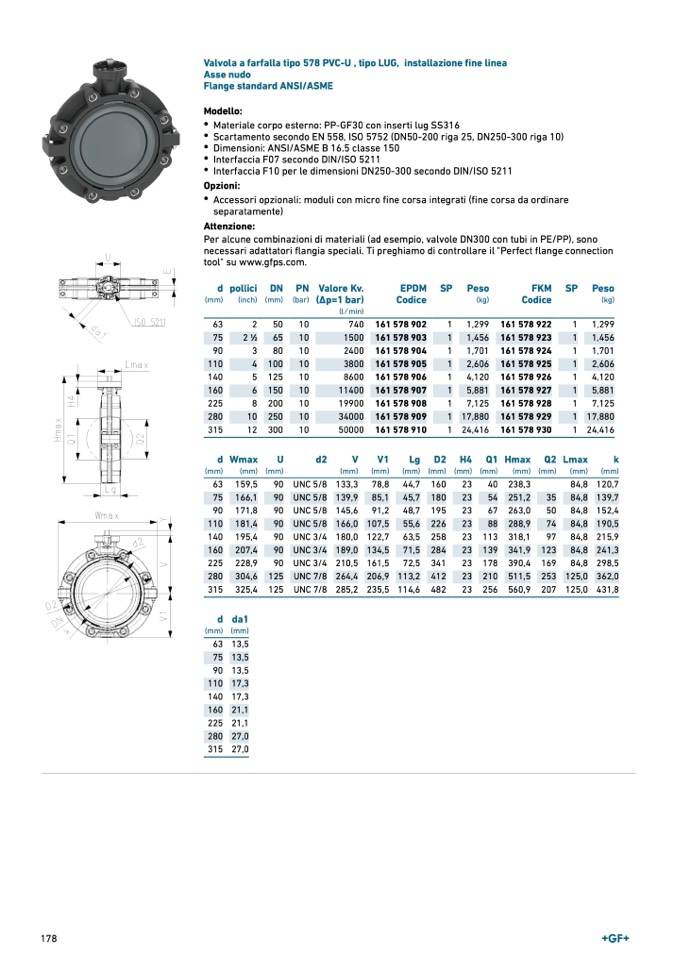

Valvola a farfalla tipo 578 PVC-U , tipo LUG, installazione fine linea
Asse nudo
Flange standard ANSI/ASME
Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Interfaccia F07 secondo DIN/ISO 5211
• Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211
Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente
)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com
.
d
(mm
)
pollic
i
(inch)
D
N
(mm)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
EPD
M
Codic
e
SP Peso
(kg)
FKM
Codice
SP Pes
o
(kg
)
63
2
50
10
740 161 578 902
1 1,299 161 578 922
1 1,29
9
75
2 1∕2
65
10
1500 161 578 903
1 1,456 161 578 923
1 1,45
6
90
3
80
10
2400 161 578 904
1 1,701 161 578 924
1 1,70
1
110
4 100
10
3800 161 578 905
1 2,606 161 578 925
1 2,60
6
140
5 125
10
8600 161 578 906
1 4,120 161 578 926
1 4,12
0
160
6 150
10
11400 161 578 907
1 5,881 161 578 927
1 5,88
1
225
8 200
10
19900 161 578 908
1 7,125 161 578 928
1 7,12
5
280
10 250
10
34000 161 578 909
1 17,880 161 578 929
1 17,88
0
315
12 300
10
50000 161 578 910
1 24,416 161 578 930
1 24,41
6
d
(mm
)
Wmax
(mm)
U
(mm
)
d2
V
(mm)
V1
(mm)
Lg
(mm)
D2
(mm)
H
4
(mm)
Q1
(mm)
Hmax
(mm
)
Q2
(mm)
Lmax
(mm
)
k
(mm)
63 159,5
90 UNC 5/8 133,3 78,8 44,7 160
23
40 238,3
84,8 120,7
75 166,1
90 UNC 5/8 139,9 85,1 45,7 180
23
54 251,2
35
84,8 139,7
90 171,8
90 UNC 5/8 145,6 91,2 48,7 195
23
67 263,0
50
84,8 152,4
110 181,4
90 UNC 5/8 166,0 107,5 55,6 226
23
88 288,9
74
84,8 190,5
140 195,4
90 UNC 3/4 180,0 122,7 63,5 258
23 113 318,1
97
84,8 215,9
160 207,4
90 UNC 3/4 189,0 134,5 71,5 284
23 139 341,9 123
84,8 241,3
225 228,9
90 UNC 3/4 210,5 161,5 72,5 341
23 178 390,4 169
84,8 298,5
280 304,6 125 UNC 7/8 264,4 206,9 113,2 412
23 210 511,5 253 125,0 362,0
315 325,4 125 UNC 7/8 285,2 235,5 114,6 482
23 256 560,9 207 125,0 431,8
d
(mm
)
da
1
(mm
)
63 13,
5
75 13,
5
90 13,
5
110 17,
3
140 17,
3
160 21,
1
225 21,
1
280 27,
0
315 27,
0
