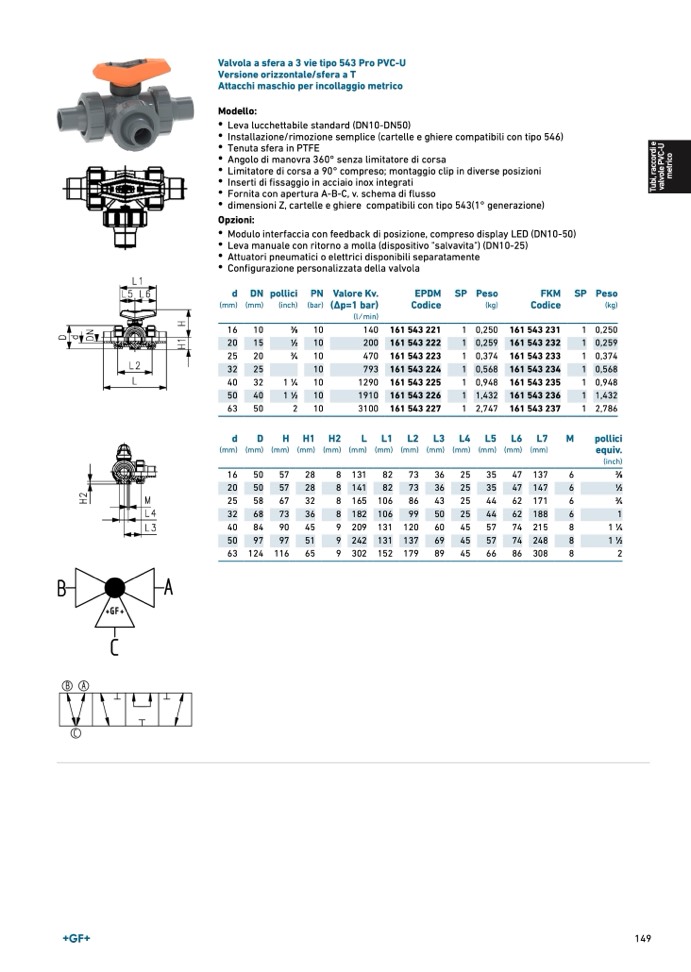

Valvola a sfera a 3 vie tipo 543 Pro PVC-
U
Versione orizzontale/sfera a
T
Attacchi maschio per incollaggio metric
o
Modello
:
• Leva lucchettabile standard (DN10-DN50
)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546
)
• Tenuta sfera in PTF
E
• Angolo di manovra 360° senza limitatore di cors
a
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizion
i
• Inserti di fissaggio in acciaio inox integrat
i
• Fornita con apertura A-B-C, v. schema di fluss
o
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione
)
Opzioni
:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatament
e
• Configurazione personalizzata della valvola
d
(mm
)
D
N
(mm
)
pollici
(inch)
PN
(bar)
Valore Kv.
(Δp=1 bar
)
(l ⁄ min)
EPDM
Codice
SP Peso
(kg)
FK
M
Codice
SP Peso
(kg)
16
10
3∕8
10
140 161 543 221
1 0,250 161 543 231
1 0,250
20
15
1∕2
10
200 161 543 222
1 0,259 161 543 232
1 0,259
25
20
3∕4
10
470 161 543 223
1 0,374 161 543 233
1 0,374
32
25
10
793 161 543 224
1 0,568 161 543 234
1 0,568
40
32
1 1∕4
10
1290 161 543 225
1 0,948 161 543 235
1 0,948
50
40
1 1∕2
10
1910 161 543 226
1 1,432 161 543 236
1 1,432
63
50
2
10
3100 161 543 227
1 2,747 161 543 237
1 2,786
d
(mm
)
D
(mm
)
H
(mm
)
H
1
(mm)
H
2
(mm
)
L
(mm
)
L1
(mm
)
L2
(mm)
L3
(mm)
L4
(mm)
L
5
(mm)
L
6
(mm
)
L
7
(mm
)
M
pollici
equiv
.
(inch)
16
50
57
28
8 131
82
73
36
25
35
47 137
6
3∕
8
20
50
57
28
8 141
82
73
36
25
35
47 147
6
1∕
2
25
58
67
32
8 165 106
86
43
25
44
62 171
6
3∕
4
32
68
73
36
8 182 106
99
50
25
44
62 188
6
1
40
84
90
45
9 209 131 120
60
45
57
74 215
8
1 1∕4
50
97
97
51
9 242 131 137
69
45
57
74 248
8
1 1∕2
63 124 116
65
9 302 152 179
89
45
66
86 308
8
2
T
u
b
i
,
r
a
c
c
o
r
d
i
e
v
a
l
v
o
l
e
P
V
C
-
U
m
e
t
r
i
c
o
149
