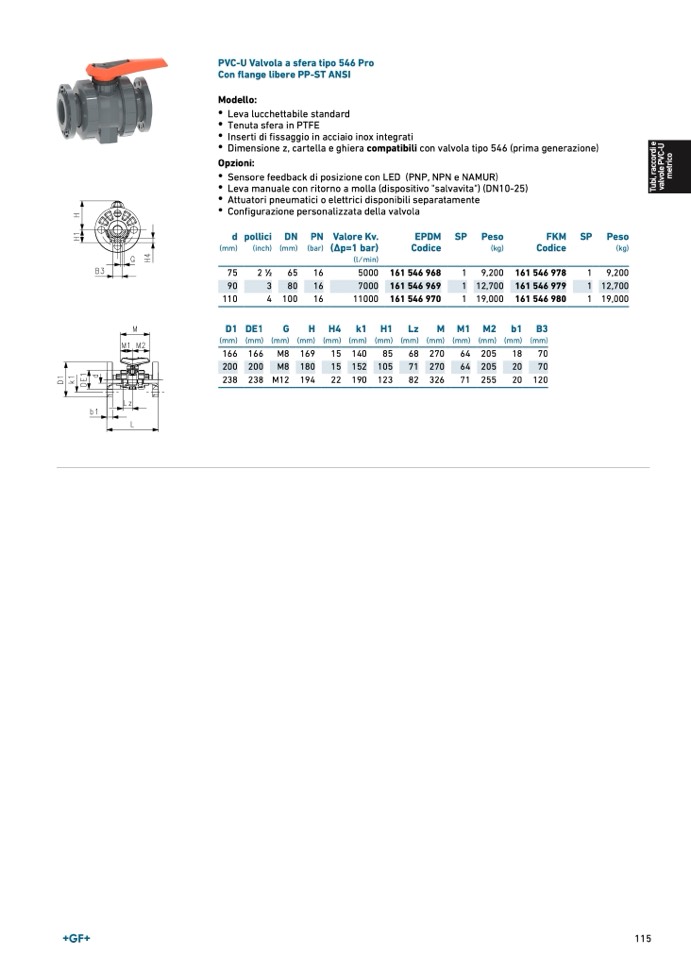

PVC-U Valvola a sfera tipo 546 Pr
o
Con flange libere PP-ST ANS
I
Modello
:
• Leva lucchettabile standar
d
• Tenuta sfera in PTF
E
• Inserti di fissaggio in acciaio inox integrat
i
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione
)
Opzioni
:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatament
e
• Configurazione personalizzata della valvola
T
u
b
i
,
r
a
c
c
o
r
d
i
e
v
a
l
v
o
l
e
P
V
C
-
U
m
e
t
r
i
c
o
d
(mm
)
pollici
(inch)
D
N
(mm
)
PN
(bar)
Valore Kv.
(Δp=1 bar
)
(l ⁄ min)
EPDM
Codice
SP Peso
(kg
)
FK
M
Codic
e
SP Peso
(kg
)
75
2 1∕2
65
16
5000 161 546 968
1 9,200 161 546 978
1 9,20
0
90
3
80
16
7000 161 546 969
1 12,700 161 546 979
1 12,700
110
4 100
16
11000 161 546 970
1 19,000 161 546 980
1 19,000
D
1
(mm
)
DE1
(mm
)
G
(mm
)
H
(mm)
H
4
(mm
)
k
1
(mm
)
H1
(mm
)
Lz
(mm)
M
(mm)
M1
(mm)
M2
(mm)
b
1
(mm
)
B
3
(mm
)
166 166 M8 169
15 140
85
68 270
64 205
18
7
0
200 200 M8 180
15 152 105
71 270
64 205
20
7
0
238 238 M12 194
22 190 123
82 326
71 255
20 120
115
