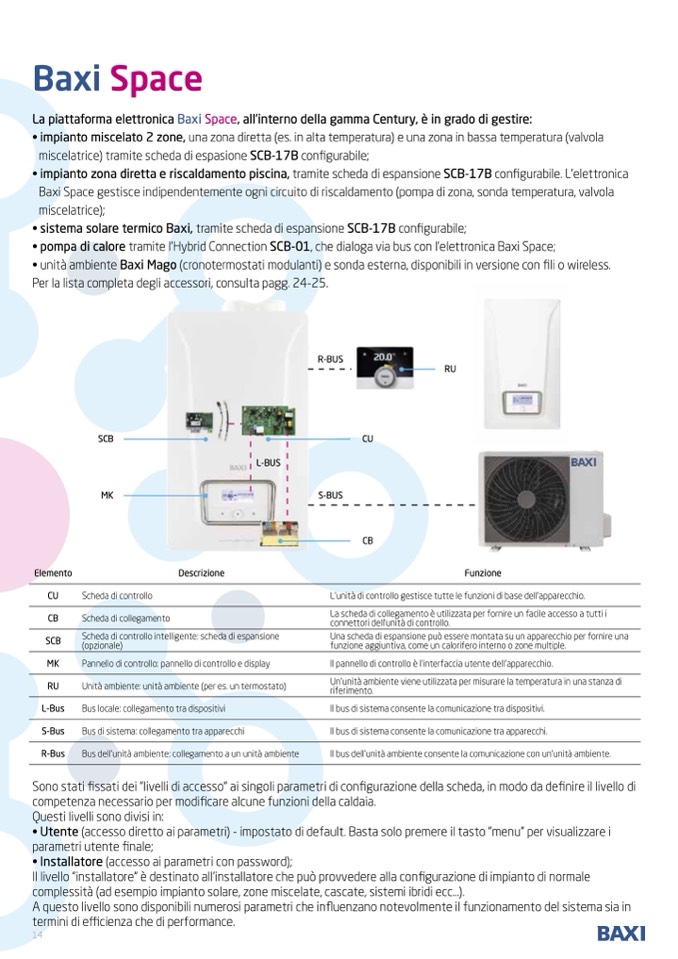

Baxi Space
La piattaforma elettronica Baxi Space, all’interno della gamma Century,
è in grado di gestire:
• impianto miscelato 2 zone, una zona diretta (es. in alta temperatura) e una zona in bassa temperatura (valvola
miscelatrice) tramite scheda di espasione SCB-17B con
figurabile;
• impianto zona diretta e riscaldamento piscina, tramite scheda di espansione SCB-17B con
figurabile. L’elettronica
Baxi Space gestisce indipendentemente ogni circuito di riscaldamento (pompa di zona, sonda temperatura, valvola
miscelatrice);
• sistema solare termico Baxi, tramite scheda di espansione SCB-17B con
figurabile;
• pompa di calore tramite l’Hybrid Connection SCB-01, che dialoga via bus con l’elettronica Baxi Space;
• unità ambiente Baxi Mago (cronotermostati modulanti) e sonda esterna, disponibili in versione con
fili o wireless.
Per la lista completa degli accessori, consulta pagg. 24-25.
R-BUS
S-BUS
RU
SCB
MK
CU
L-BUS
Elemento
Descrizione
Funzione
CB
CU
Scheda di controllo
CB
Scheda di collegamento
L’unit
à di controllo gestisce tutte le funzioni di base dell’apparecchio.
La scheda di collegamento
è utilizzata per fornire un facile accesso a tutti i
connettori dell’unit
à di controllo.
Una scheda di espansione pu
ò essere montata su un apparecchio per fornire una
funzione aggiuntiva, come un calorifero interno o zone multiple.
Il pannello di controllo è l’interfaccia utente dell’apparecchio.
Un’unità ambiente viene utilizzata per misurare la temperatura in una stanza di
riferimento.
Il bus di sistema consente la comunicazione tra dispositivi.
Il bus di sistema consente la comunicazione tra apparecchi.
Il bus dell’unit
à ambiente consente la comunicazione con un’unit
à ambiente.
Scheda di controllo intelligente: scheda di espansione
(opzionale)
SCB
MK
Pannello di controllo: pannello di controllo e display
RU
Unit
à ambiente: unit
à ambiente (per es. un termostato)
L-Bus
Bus locale: collegamento tra dispositivi
S-Bus
Bus di sistema: collegamento tra apparecchi
R-Bus
Bus dell’unit
à ambiente: collegamento a un unit
à ambiente
Sono stati
fissati dei "livelli di accesso" ai singoli parametri di configurazione della scheda, in modo da definire il livello di
competenza necessario per modificare alcune funzioni della caldaia.
Questi livelli sono divisi in:
• Utente (accesso diretto ai parametri) - impostato di default. Basta solo premere il tasto "menu" per visualizzare i
parametri utente finale;
• Installatore (accesso ai parametri con password);
Il livello "installatore"
è destinato all'installatore che può provvedere alla con
figurazione di impianto di normale
complessit
à (ad esempio impianto solare, zone miscelate, cascate, sistemi ibridi ecc...).
A questo livello sono disponibili numerosi parametri che in
fluenzano notevolmente il funzionamento del sistema sia in
termini di e
fficienza che di performance.
