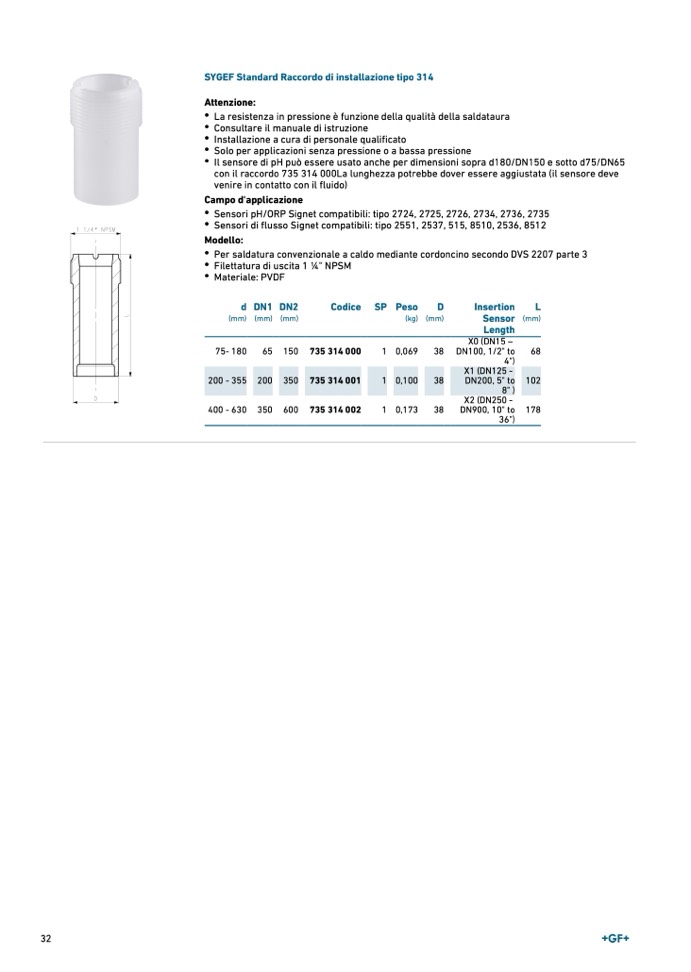

SYGEF Standard Raccordo di installazione tipo 314

Attenzione

:

• La resistenza in pressione è funzione della qualità della saldataura

• Consultare il manuale di istruzione

• Installazione a cura di personale qualificato

• Solo per applicazioni senza pressione o a bassa pressione

• Il sensore di pH può essere usato anche per dimensioni sopra d180/DN150 e sotto d75/DN6

5

con il raccordo 735 314 000La lunghezza potrebbe dover essere aggiustata (il sensore deve

venire in contatto con il fluido)

Campo d'applicazione

• Sensori pH/ORP Signet compatibili: tipo 2724, 2725, 2726, 2734, 2736, 2735

• Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512

Modello:

• Per saldatura convenzionale a caldo mediante cordoncino secondo DVS 2207 parte 3

• Filettatura di uscita 1 ¼" NPSM

• Materiale: PVDF

d

(mm)

DN

1

(mm)

DN

2

(mm)

Codice SP Peso

(kg)

D

(mm)

Insertio

n

Senso

r

Length

L

(mm)

75- 180

65 150 735 314 000

1 0,069

38

X0 (DN15 –

DN100, 1/2" to

4"

)

68

200 - 355

200

350

735 314 001

1 0,100

38

X1 (DN125

-

DN200, 5" t

o

8" )

102

400 - 630 350 600 735 314 002

1 0,173

38

X2 (DN250

-

DN900, 10" to

36"

)

178

32
