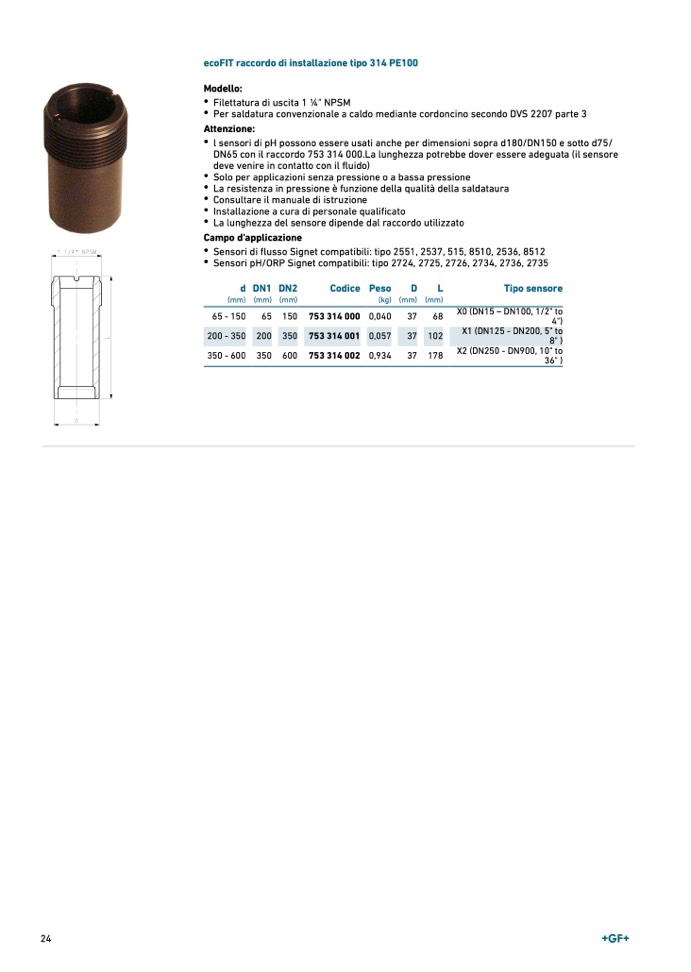

ecoFIT raccordo di installazione tipo 314 PE10

0

Modello

:

• Filettatura di uscita 1 ¼" NPS

M

• Per saldatura convenzionale a caldo mediante cordoncino secondo DVS 2207 parte

3

Attenzione:

• l sensori di pH possono essere usati anche per dimensioni sopra d180/DN150 e sotto d75

/

DN65 con il raccordo 753 314 000.La lunghezza potrebbe dover essere adeguata (il sensor

e

deve venire in contatto con il fluido

)

• Solo per applicazioni senza pressione o a bassa pressione

• La resistenza in pressione è funzione della qualità della saldataur

a

• Consultare il manuale di istruzione

• Installazione a cura di personale qualificat

o

• La lunghezza del sensore dipende dal raccordo utilizzat

o

Campo d'applicazione

• Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 851

2

• Sensori pH/ORP Signet compatibili: tipo 2724, 2725, 2726, 2734, 2736, 2735

d

(mm

)

DN1

(mm)

DN2

(mm

)

Codice Pes

o

(kg

)

D

(mm)

L

(mm)

Tipo sensor

e

65 - 150 65 150 753 314 000 0,040 37 68 X0 (DN15 – DN100, 1/2" t

o

4")

200 - 350 200 350 753 314 001 0,057 37 102 X1 (DN125 - DN200, 5" to

8"

)

350 - 600 350 600 753 314 002 0,934 37 178 X2 (DN250 - DN900, 10" to

36"

)
