Schema S23

Caldaie alta potenza in cascata per riscaldamento

e produzione ACS con scaldacqua in pompa di calore

in batteria e solare termico

Vantaggi

/ Gestione multitemperatura

/ Integrazione solare

LEGENDA

1 / Caldaia HP

2 / Kit INAIL

3 / Separatore idraulico

4 / Centralina gestione cascata

5 / Vaso d’espansione riscaldamento

6 /

Sonda collettore

7 /

Valvola miscelatrice

zona bassa temperatura

8 /

Circolatore ausiliario di rilancio

9 /

Zona riscaldamento

bassa temperatura

10 /

Zona riscaldamento

alta temperatura

11 /

Termostato on-off

12 /

Sonda temperatura esterna

13 /

Pompa di calore Nuos

14 /

Controllo remoto Sensys HD

15 /

Pompa ricircolo ACS

16 /

Gruppo di sicurezza sanitario

17 /

Valvola miscelatrice per ACS

18 /

Vaso d’espansione sanitario

19 /

Impianto solare termico

20 /

Gruppo pompa solare

21 /

Vaso d’espansione solare

22 /

Sonda collettore solare S1

23 /

Sonda bollitore solare S2

24 /

Sonda bollitore solare S3

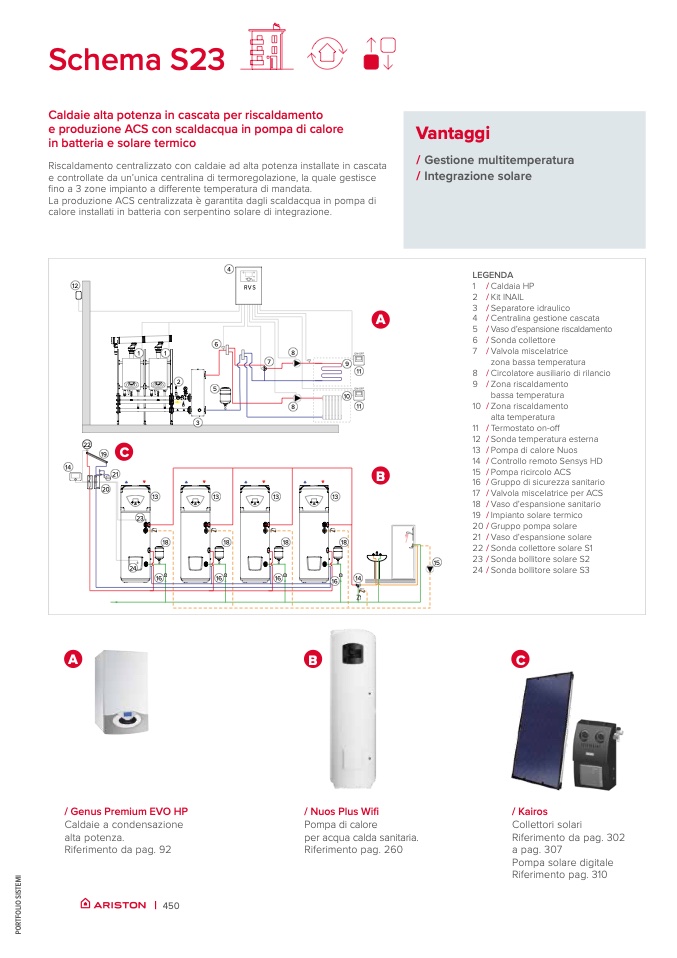

Riscaldamento centralizzato con caldaie ad alta potenza installate in cascata

e controllate da un’unica centralina di termoregolazione, la quale gestisce

fino a 3 zone impianto a differente temperatura di mandata.

La produzione ACS centralizzata

è garantita dagli scaldacqua in pompa di

calore installati in batteria con serpentino solare di integrazione.

12

RVS

22

C

19

14

20

24

21

4

6

1

1

8

ON-OFF

7

9

11

A

B

2

5

3

ON-OFF

10

8

11

13

13

13

13

23

18

18

18

18

15

A

B

C

/ Genus Premium EVO HP

Caldaie a condensazione

alta potenza.

Riferimento da pag. 92

/ Nuos Plus Wifi

Pompa di calore

per acqua calda sanitaria.

Riferimento pag. 260

/ Kairos

Collettori solari

Riferimento da pag. 302

a pag. 307

Pompa solare digitale

Riferimento pag. 310

16

s

16

s

16

s

16

s

14
