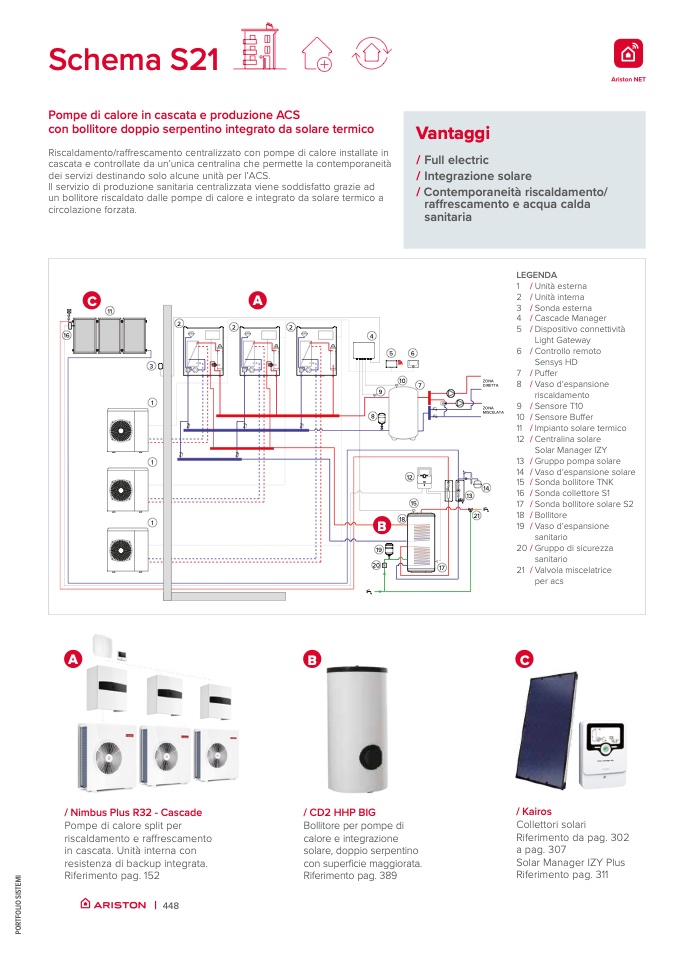

Schema S21

Pompe di calore in cascata e produzione ACS

con bollitore doppio serpentino integrato da solare termico

Riscaldamento/raffrescamento centralizzato con pompe di calore installate in

cascata e controllate da un’unica centralina che permette la contemporaneità

dei servizi destinando solo alcune unità per l’ACS.

Il servizio di produzione sanitaria centralizzata viene soddisfatto grazie ad

un bollitore riscaldato dalle pompe di calore e integrato da solare termico a

circolazione forzata.

C

11

A

2

2

2

1

6

VE

VE

VE

4

LEGENDA

1 / Unità esterna

/ Nimbus Plus R32 - Cascade

Pompe di calore split per

riscaldamento e raffrescamento

in cascata. Unità interna con

resistenza di backup integrata.

Riferimento pag. 152

/ CD2 HHP BIG

Bollitore per pompe di

calore e integrazione

solare, doppio serpentino

con superficie maggiorata.

Riferimento pag. 389

/ Kairos

Collettori solari

Riferimento da pag. 302

a pag. 307

Solar Manager IZY Plus

Riferimento pag. 311

3

1

1

1

F

F

F

5

6

10

12

15

18

17

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

Unità interna

Sonda esterna

Cascade Manager

Dispositivo connettivit

à

Light Gateway

Controllo remoto

Sensys HD

Puffer

Vaso d’espansione

riscaldamento

Sensore T10

Sensore Bu

ffer

Impianto solare termico

Centralina solare

Solar Manager IZY

Gruppo pompa solare

Vaso d’espansione solare

Sonda bollitore TNK

Sonda collettore S1

ZONA

DIRETTA

ZONA

MISCELATA

14

13

21

A

B

C

| 448

8

19

20 s

13 /

14 /

15 /

16 /

17 / Sonda bollitore solare S2

18 / Bollitore

9

7

B

19 / Vaso d’espansione

sanitario

20 / Gruppo di sicurezza

sanitario

21 / Valvola miscelatrice

per acs

Vantaggi

/ Full electric

/ Integrazione solare

/ Contemporaneit

à riscaldamento/

raffrescamento e acqua calda

sanitaria
