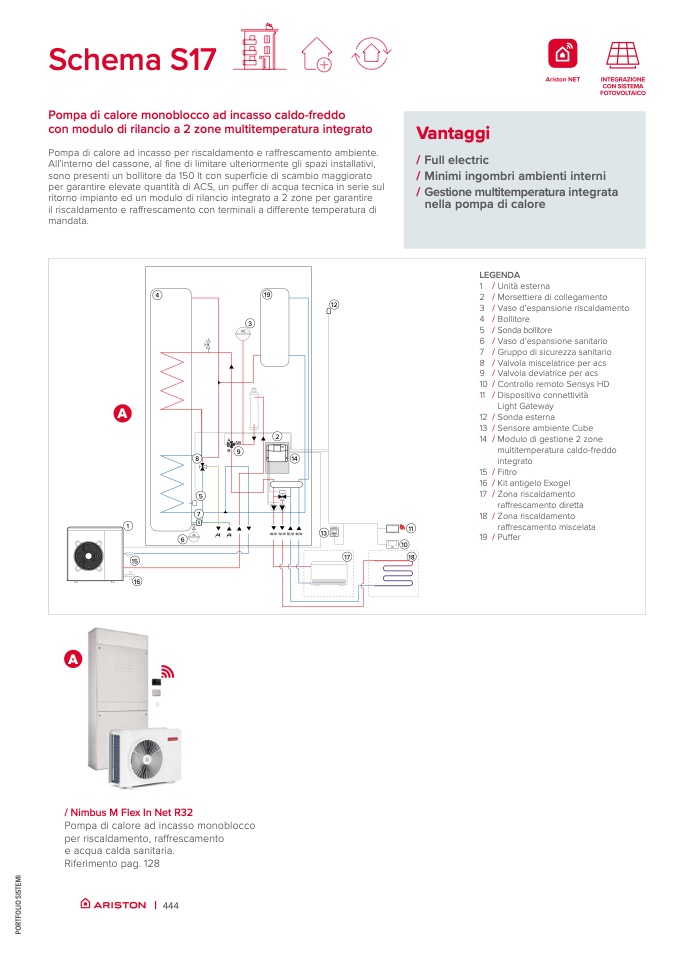

Schema S17

Pompa di calore monoblocco ad incasso caldo-freddo

con modulo di rilancio a 2 zone multitemperatura integrato

Pompa di calore ad incasso per riscaldamento e raffrescamento ambiente.

All’interno del cassone, al fine di limitare ulteriormente gli spazi installativi,

sono presenti un bollitore da 150 lt con superficie di scambio maggiorato

per garantire elevate quantit

à di ACS, un puffer di acqua tecnica in serie sul

ritorno impianto ed un modulo di rilancio integrato a 2 zone per garantire

il riscaldamento e raffrescamento con terminali a differente temperatura di

mandata.

4

19

3

LEGENDA

1 / Unità esterna

A

1

15

16

A

/ Nimbus M Flex In Net R32

Pompa di calore ad incasso monoblocco

per riscaldamento, raffrescamento

e acqua calda sanitaria.

Riferimento pag. 128

2

| 444

5

7

s

6

VE

ZONA 1

13

11

10

VE

A

AB

B

9

8

14

12

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13 /

14 /

15 /

16 /

17 /

18 /

19 /

Morsettiera di collegamento

Vaso d’espansione riscaldamento

Bollitore

Sonda bollitore

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Valvola miscelatrice per acs

Valvola deviatrice per acs

Controllo remoto Sensys HD

Dispositivo connettivit

à

Light Gateway

Sonda esterna

Sensore ambiente Cube

Modulo di gestione 2 zone

multitemperatura caldo-freddo

integrato

Filtro

Kit antigelo Exogel

Zona riscaldamento

ra

ffrescamento diretta

Zona riscaldamento

ra

ffrescamento miscelata

Puffer

Vantaggi

/ Full electric

/ Minimi ingombri ambienti interni

/ Gestione multitemperatura integrata

nella pompa di calore
