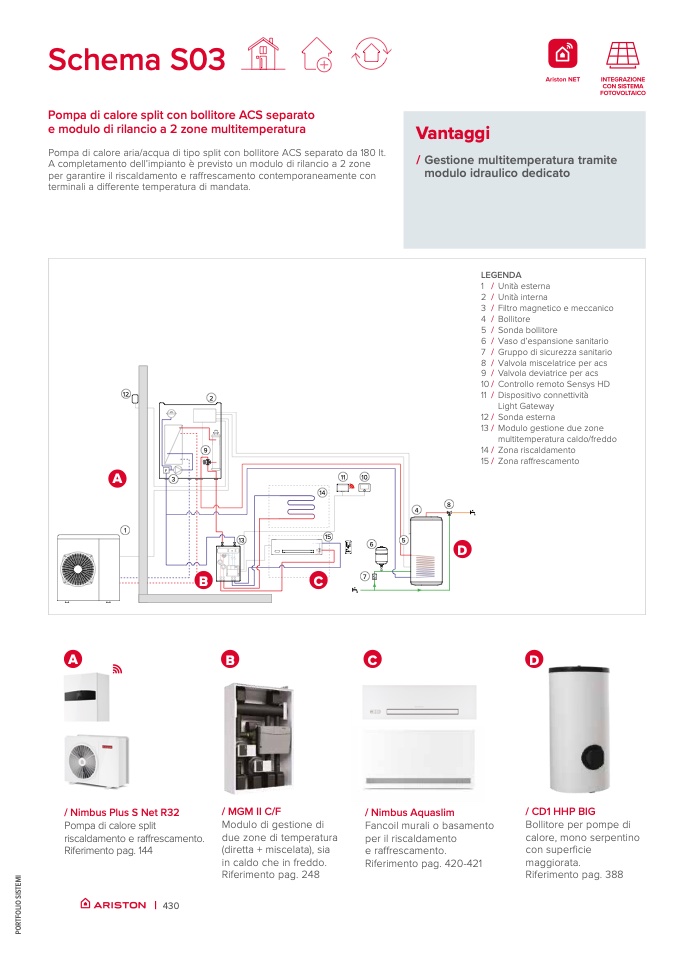

Schema S03

Pompa di calore split con bollitore ACS separato

e modulo di rilancio a 2 zone multitemperatura

Pompa di calore aria/acqua di tipo split con bollitore ACS separato da 180 lt.

A completamento dell’impianto è previsto un modulo di rilancio a 2 zone

per garantire il riscaldamento e raffrescamento contemporaneamente con

terminali a differente temperatura di mandata.

12

A

1

2

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13 /

14/

15 /

Unità interna

Filtro magnetico e meccanico

Bollitore

Sonda bollitore

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Valvola miscelatrice per acs

Valvola deviatrice per acs

Controllo remoto Sensys HD

Dispositivo connettivit

à

Light Gateway

Sonda esterna

Modulo gestione due zone

multitemperatura caldo/freddo

Zona riscaldamento

Zona ra

ffrescamento

VE

F

3

9

4

13

6

5

8

D

B

C

7s

A

B

C

D

/ Nimbus Plus S Net R32

Pompa di calore split

riscaldamento e raffrescamento.

Riferimento pag. 144

/ MGM II C/F

Modulo di gestione di

due zone di temperatura

(diretta + miscelata), sia

in caldo che in freddo.

Riferimento pag. 248

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 420-421

/ CD1 HHP BIG

Bollitore per pompe di

calore, mono serpentino

con superficie

maggiorata.

Riferimento pag. 388

| 430

11

10

LEGENDA

1 / Unità esterna

Vantaggi

/ Gestione multitemperatura tramite

modulo idraulico dedicato

14

15
