Configurazione a camera aperta, tiraggio forzato

Kit scarico orizzontale tiraggio forzato Ø 80 da 0,5 m

Kit scarico fumi verticale Ø 80 acciaio Inox (per esterni)**

** Da abbinare a kit tronchetto Ø 80 cod. 3.016364.

Configurazione a camera stagna, tiraggio forzato

Kit orizzontale excentrico Ø 60/100 estensione max 12,9 m*

Kit orizzontale Ø 60/100 con terminale orientabile estensione max 9,9 m*

3.016365

3.024295

3.012000

3.024267

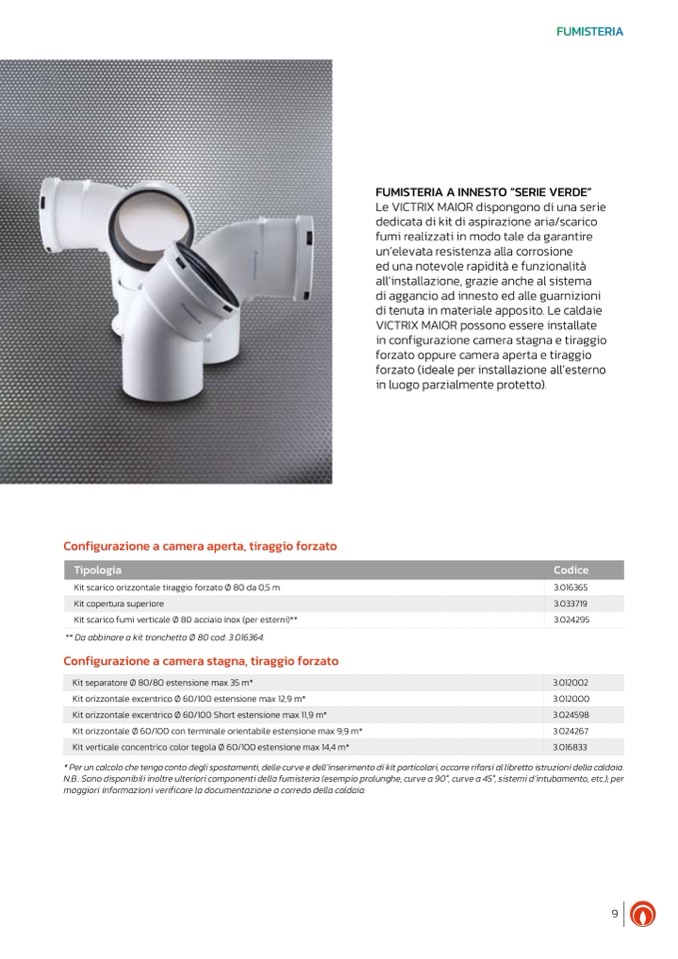

FUMISTERIA A INNESTO “SERIE VERDE”

Le VICTRIX MAIOR dispongono di una serie

dedicata di kit di aspirazione aria/scarico

fumi realizzati in modo tale da garantire

un’elevata resistenza alla corrosione

ed una notevole rapidità e funzionalità

all’installazione, grazie anche al sistema

di aggancio ad innesto ed alle guarnizioni

di tenuta in materiale apposito. Le caldaie

VICTRIX MAIOR possono essere installate

in configurazione camera stagna e tiraggio

forzato oppure camera aperta e tiraggio

forzato (ideale per installazione all’esterno

in luogo parzialmente protetto).

FUMISTERIA

Tipologia

Codice

Kit copertura superiore

3.033719

Kit separatore Ø 80/80 estensione max 35 m*

3.012002

Kit orizzontale excentrico Ø 60/100 Short estensione max 11,9 m*

3.024598

Kit verticale concentrico color tegola Ø 60/100 estensione max 14,4 m*

3.016833

* Per un calcolo che tenga conto degli spostamenti, delle curve e dell’inserimento di kit particolari, occorre rifarsi al libretto istruzioni della caldaia.

N.B.: Sono disponibili inoltre ulteriori componenti della fumisteria (esempio prolunghe, curve a 90°, curve a 45°, sistemi d’intubamento, etc.); per

maggiori informazioni verificare la documentazione a corredo della caldaia.
