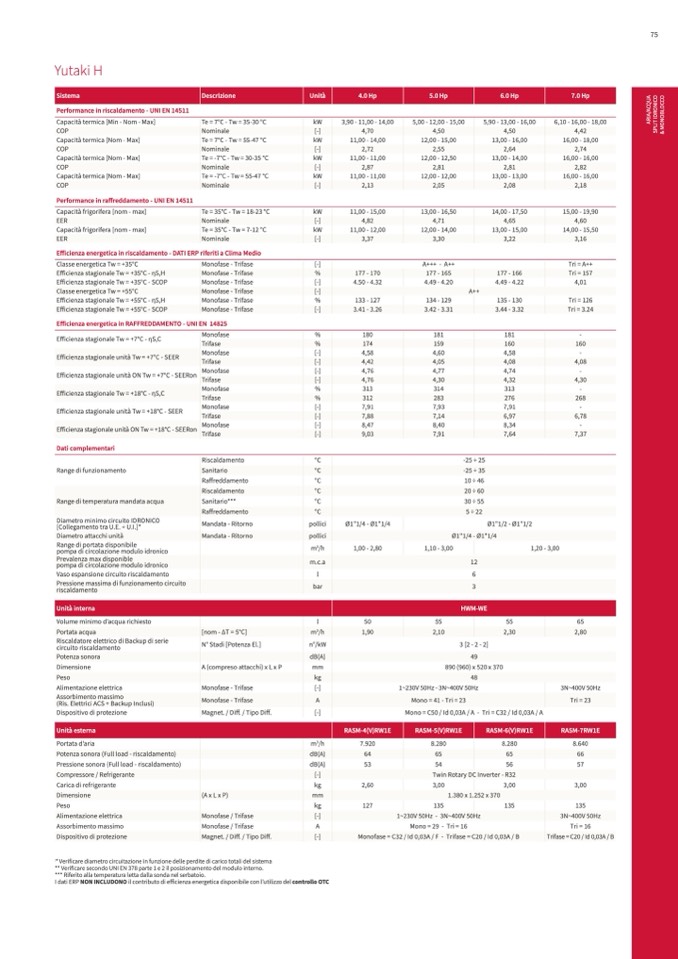

Yutaki H
75
Sistema
Descrizione
Unit
à
4.0 Hp
5.0 Hp
6.0 Hp
7.0 Hp
Performance in riscaldamento - UNI EN 14511
Performance in raffreddamento - UNI EN 14511
E
fficienza energetica in riscaldamento - DATI ERP riferiti a Clima Medio
Efficienza energetica in RAFFREDDAMENTO - UNI EN 14825
Dati complementari
Range di portata disponibile
pompa di circolazione modulo idronico
Vaso espansione circuito riscaldamento
m
3
/h
1,00 - 2,80
l
1,10 - 3,00
1,20 - 3,00
Capacit
à termica [Min - Nom - Max]
Te = 7°C - Tw = 35-30 °C
kW
3,90 - 11,00 - 14,00
5,00 - 12,00 - 15,00
5,90 - 13,00 - 16,00
6,10 - 16,00 - 18,00
COP
Nominale
[-]
4,70
4,50
4,50
4,42
Capacit
à termica [Nom - Max]
Te = 7°C - Tw = 55-47 °C
kW
11,00 - 14,00
12,00 - 15,00
13,00 - 16,00
16,00 - 18,00
COP
Nominale
[-]
2,72
2,55
2,64
2,74
Capacità termica [Nom - Max]
Te = -7°C - Tw = 30-35 °C
kW
11,00 - 11,00
12,00 - 12,50
13,00 - 14,00
16,00 - 16,00
COP
Nominale
[-]
2,87
2,81
2,81
2,82
Capacità termica [Nom - Max]
Te = -7°C - Tw = 55-47 °C
kW
11,00 - 11,00
12,00 - 12,00
13,00 - 13,00
16,00 - 16,00
COP
Nominale
[-]
2,13
2,05
2,08
2,18
Capacità frigorifera [nom - max]
Te = 35°C - Tw = 18-23 °C
kW
11,00 - 15,00
13,00 - 16,50
14,00 - 17,50
15,00 - 19,90
EER
Nominale
[-]
4,82
4,71
4,65
4,60
Capacit
à frigorifera [nom - max]
Te = 35°C - Tw = 7-12 °C
kW
11,00 - 12,00
12,00 - 14,00
13,00 - 15,00
14,00 - 15,50
EER
Nominale
[-]
3,37
3,30
3,22
3,16
Classe energetica Tw = +35°C
Monofase - Trifase
[-]
A+++ - A++
Tri = A++
E
fficienza stagionale Tw = +35°C - ηS,H
Monofase - Trifase
%
177 - 170
177 - 165
177 - 166
Tri = 157
E
fficienza stagionale Tw = +35°C - SCOP
Monofase - Trifase
[-]
4.50 - 4.32
4.49 - 4.20
4.49 - 4.22
4,01
Classe energetica Tw = +55°C
Monofase - Trifase
[-]
A++
E
fficienza stagionale Tw = +55°C - ηS,H
Monofase - Trifase
%
133 - 127
134 - 129
135 - 130
Tri = 126
Efficienza stagionale Tw = +55°C - SCOP
Monofase - Trifase
[-]
3.41 - 3.26
3.42 - 3.31
3.44 - 3.32
Tri = 3.24
Efficienza stagionale Tw = +7°C - ηS,C
Monofase
%
180
181
181
-
Trifase
%
174
159
160
160
E
fficienza stagionale unità Tw = +7°C - SEER
Monofase
[-]
4,58
4,60
4,58
-
Trifase
[-]
4,42
4,05
4,08
4,08
E
fficienza stagionale unità ON Tw = +7°C - SEERon
Monofase
[-]
4,76
4,77
4,74
-
Trifase
[-]
4,76
4,30
4,32
4,30
Efficienza stagionale Tw = +18°C - ηS,C
Monofase
%
313
314
313
-
Trifase
%
312
283
276
268
E
fficienza stagionale unità Tw = +18°C - SEER
Monofase
[-]
7,91
7,93
7,91
-
Trifase
[-]
7,88
7,14
6,97
6,78
Efficienza stagionale unità ON Tw = +18°C - SEERon
Monofase
[-]
8,47
8,40
8,34
-
Trifase
[-]
9,03
7,91
7,64
7,37
Range di funzionamento
Riscaldamento
°C
-25 ÷ 25
Sanitario
°C
-25 ÷ 35
Ra
ffreddamento
°C
10 ÷ 46
Range di temperatura mandata acqua
Riscaldamento
°C
20 ÷ 60
Sanitario***
°C
30 ÷ 55
Raffreddamento
°C
5 ÷ 22
Diametro minimo circuito IDRONICO
[Collegamento tra U.E. ÷ U.I.]*
Mandata - Ritorno
pollici
Ø1"1/4 - Ø1"1/4
Ø1"1/2 - Ø1"1/2
Diametro attacchi unità
Mandata - Ritorno
pollici
Ø1"1/4 - Ø1"1/4
Prevalenza max disponible
pompa di circolazione modulo idronico
m.c.a
12
6
Pressione massima di funzionamento circuito
riscaldamento
bar
3
Unità interna
HWM-WE
Volume minimo d’acqua richiesto
l
50
55
55
65
Portata acqua
[nom - ΔT = 5°C]
m
3
/h
1,90
2,10
2,30
2,80
Riscaldatore elettrico di Backup di serie
circuito riscaldamento
N° Stadi [Potenza El.]
n°/kW
3 [2 - 2 - 2]
Potenza sonora
dB(A)
49
Dimensione
A (compreso attacchi) x L x P
mm
890 (960) x 520 x 370
Peso
kg
48
Alimentazione elettrica
Monofase - Trifase
[-]
1~230V 50Hz - 3N~400V 50Hz
3N~400V 50Hz
Assorbimento massimo
(Ris. Elettrici ACS + Backup Inclusi)
Monofase - Trifase
A
Mono = 41 - Tri = 23
Tri = 23
Dispositivo di protezione
Magnet. / Di
ff. / Tipo Diff.
[-]
Mono = C50 / Id 0,03A / A - Tri = C32 / Id 0,03A / A
Unit
à esterna
RASM-4(V)RW1E
RASM-5(V)RW1E
RASM-6(V)RW1E
RASM-7RW1E
Portata d’aria
m
3
/h
7.920
8.280
8.280
8.640
Potenza sonora (Full load - riscaldamento)
dB(A)
64
65
65
66
Pressione sonora (Full load - riscaldamento)
dB(A)
53
54
56
57
Compressore / Refrigerante
[-]
Twin Rotary DC Inverter - R32
Carica di refrigerante
kg
2,60
3,00
3,00
3,00
Dimensione
(A x L x P)
mm
1.380 x 1.252 x 370
Peso
kg
127
135
135
135
Alimentazione elettrica
Monofase / Trifase
[-]
1~230V 50Hz - 3N~400V 50Hz
3N~400V 50Hz
Assorbimento massimo
Monofase / Trifase
A
Mono = 29 - Tri = 16
Tri = 16
Dispositivo di protezione
Magnet. / Diff. / Tipo Diff.
[-]
Monofase = C32 / Id 0,03A / F - Trifase = C20 / Id 0,03A / B
Trifase=C20/Id0,03A/B
:
* Verificare diametro circuitazione in funzione delle perdite di carico totali del sistema
** Verificare secondo UNI EN 378 parte 1 e 2 il posizionamento del modulo interno.
*** Riferito alla temperatura letta dalla sonda nel serbatoio.
I dati ERP NON INCLUDONO il contributo di e
fficienza energetica disponibile con l’utilizzo del controllo OTC
