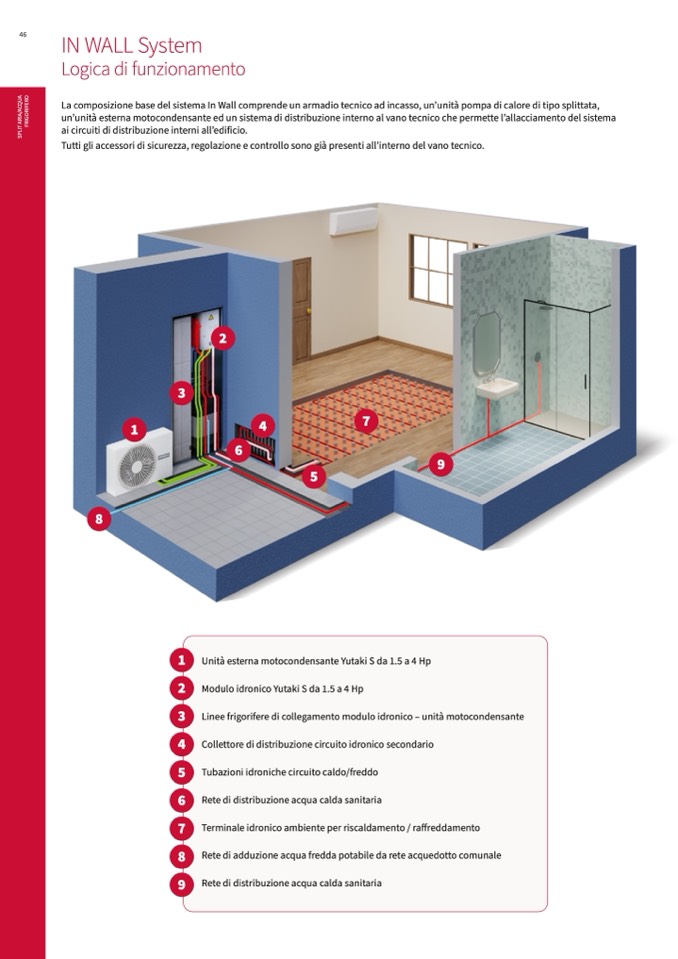

IN WALL System
Logica di funzionamento
La composizione base del sistema In Wall comprende un armadio tecnico ad incasso, un’unit
à pompa di calore di tipo splittata,
un’unit
à esterna motocondensante ed un sistema di distribuzione interno al vano tecnico che permette l’allacciamento del sistema
ai circuiti di distribuzione interni all’edificio.
Tutti gli accessori di sicurezza, regolazione e controllo sono gi
à presenti all’interno del vano tecnico.
2
3
1
8
4
6
5
7
9
1
Unità esterna motocondensante Yutaki S da 1.5 a 4 Hp
2
Modulo idronico Yutaki S da 1.5 a 4 Hp
3
Linee frigorifere di collegamento modulo idronico – unità motocondensante
4
5
6
7
8
9
Collettore di distribuzione circuito idronico secondario
Tubazioni idroniche circuito caldo/freddo
Rete di distribuzione acqua calda sanitaria
Terminale idronico ambiente per riscaldamento / raffreddamento
Rete di adduzione acqua fredda potabile da rete acquedotto comunale
Rete di distribuzione acqua calda sanitaria
