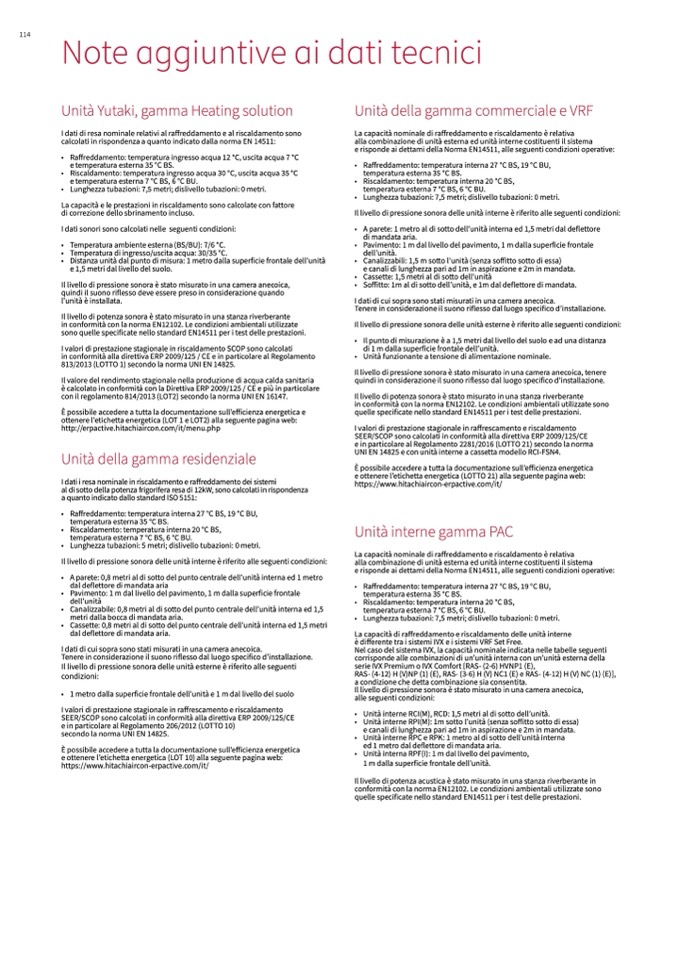

Note aggiuntive ai dati tecnici
Unit
à Yutaki, gamma Heating solution
I dati di resa nominale relativi al ra
ffreddamento e al riscaldamento sono
calcolati in rispondenza a quanto indicato dalla norma EN 14511:
• Raffreddamento: temperatura ingresso acqua 12 °C, uscita acqua 7 °C
e temperatura esterna 35 °C BS.
• Riscaldamento: temperatura ingresso acqua 30 °C, uscita acqua 35 °C
e temperatura esterna 7 °C BS, 6 °C BU.
• Lunghezza tubazioni: 7,5 metri; dislivello tubazioni: 0 metri.
La capacità e le prestazioni in riscaldamento sono calcolate con fattore
di correzione dello sbrinamento incluso.
I dati sonori sono calcolati nelle seguenti condizioni:
• Temperatura ambiente esterna (BS/BU): 7/6 °C.
• Temperatura di ingresso/uscita acqua: 30/35 °C.
• Distanza unità dal punto di misura: 1 metro dalla superficie frontale dell’unità
e 1,5 metri dal livello del suolo.
Il livello di pressione sonora è stato misurato in una camera anecoica,
quindi il suono riflesso deve essere preso in considerazione quando
l’unit
à
è installata.
Il livello di potenza sonora è stato misurato in una stanza riverberante
in conformità con la norma EN12102. Le condizioni ambientali utilizzate
sono quelle specificate nello standard EN14511 per i test delle prestazioni.
I valori di prestazione stagionale in riscaldamento SCOP sono calcolati
in conformità alla direttiva ERP 2009/125 / CE e in particolare al Regolamento
813/2013 (LOTTO 1) secondo la norma UNI EN 14825.
Il valore del rendimento stagionale nella produzione di acqua calda sanitaria
è calcolato in conformit
à con la Direttiva ERP 2009/125 / CE e pi
ù in particolare
con il regolamento 814/2013 (LOT2) secondo la norma UNI EN 16147.
È possibile accedere a tutta la documentazione sull’e
fficienza energetica e
ottenere l’etichetta energetica (LOT 1 e LOT2) alla seguente pagina web:
http://erpactive.hitachiaircon.com/it/menu.php
Unit
à della gamma residenziale
I dati i resa nominale in riscaldamento e raffreddamento dei sistemi
al di sotto della potenza frigorifera resa di 12kW, sono calcolati in rispondenza
a quanto indicato dallo standard ISO 5151:
• Raffreddamento: temperatura interna 27 °C BS, 19 °C BU,
temperatura esterna 35 °C BS.
• Riscaldamento: temperatura interna 20 °C BS,
temperatura esterna 7 °C BS, 6 °C BU.
• Lunghezza tubazioni: 5 metri; dislivello tubazioni: 0 metri.
Il livello di pressione sonora delle unità interne è riferito alle seguenti condizioni:
• A parete: 0,8 metri al di sotto del punto centrale dell’unit
à interna ed 1 metro
dal deflettore di mandata aria
• Pavimento: 1 m dal livello del pavimento, 1 m dalla superficie frontale
dell’unit
à
• Canalizzabile: 0,8 metri al di sotto del punto centrale dell’unit
à interna ed 1,5
metri dalla bocca di mandata aria.
• Cassette: 0,8 metri al di sotto del punto centrale dell’unit
à interna ed 1,5 metri
dal deflettore di mandata aria.
I dati di cui sopra sono stati misurati in una camera anecoica.
Tenere in considerazione il suono riflesso dal luogo specifico d’installazione.
Il livello di pressione sonora delle unit
à esterne è riferito alle seguenti
condizioni:
• 1 metro dalla superficie frontale dell’unit
à e 1 m dal livello del suolo
I valori di prestazione stagionale in ra
ffrescamento e riscaldamento
SEER/SCOP sono calcolati in conformità alla direttiva ERP 2009/125/CE
e in particolare al Regolamento 206/2012 (LOTTO 10)
secondo la norma UNI EN 14825.
È possibile accedere a tutta la documentazione sull’e
fficienza energetica
e ottenere l’etichetta energetica (LOT 10) alla seguente pagina web:
https://www.hitachiaircon-erpactive.com/it/
Unità della gamma commerciale e VRF
La capacit
à nominale di ra
ffreddamento e riscaldamento è relativa
alla combinazione di unità esterna ed unit
à interne costituenti il sistema
e risponde ai dettami della Norma EN14511, alle seguenti condizioni operative:
• Ra
ffreddamento: temperatura interna 27 °C BS, 19 °C BU,
temperatura esterna 35 °C BS.
• Riscaldamento: temperatura interna 20 °C BS,
temperatura esterna 7 °C BS, 6 °C BU.
• Lunghezza tubazioni: 7,5 metri; dislivello tubazioni: 0 metri.
Il livello di pressione sonora delle unit
à interne è riferito alle seguenti condizioni:
• A parete: 1 metro al di sotto dell’unit
à interna ed 1,5 metri dal deflettore
di mandata aria.
• Pavimento: 1 m dal livello del pavimento, 1 m dalla superficie frontale
dell’unit
à.
• Canalizzabili: 1,5 m sotto l’unit
à (senza so
ffitto sotto di essa)
e canali di lunghezza pari ad 1m in aspirazione e 2m in mandata.
• Cassette: 1,5 metri al di sotto dell’unità
• So
ffitto: 1m al di sotto dell’unità, e 1m dal deflettore di mandata.
I dati di cui sopra sono stati misurati in una camera anecoica.
Tenere in considerazione il suono riflesso dal luogo specifico d’installazione.
Il livello di pressione sonora delle unit
à esterne è riferito alle seguenti condizioni:
• Il punto di misurazione
è a 1,5 metri dal livello del suolo e ad una distanza
di 1 m dalla superficie frontale dell’unità.
• Unità funzionante a tensione di alimentazione nominale.
Il livello di pressione sonora è stato misurato in una camera anecoica, tenere
quindi in considerazione il suono riflesso dal luogo specifico d’installazione.
Il livello di potenza sonora è stato misurato in una stanza riverberante
in conformità con la norma EN12102. Le condizioni ambientali utilizzate sono
quelle specificate nello standard EN14511 per i test delle prestazioni.
I valori di prestazione stagionale in ra
ffrescamento e riscaldamento
SEER/SCOP sono calcolati in conformit
à alla direttiva ERP 2009/125/CE
e in particolare al Regolamento 2281/2016 (LOTTO 21) secondo la norma
UNI EN 14825 e con unit
à interne a cassetta modello RCI-FSN4.
È possibile accedere a tutta la documentazione sull’e
fficienza energetica
e ottenere l’etichetta energetica (LOTTO 21) alla seguente pagina web:
https://www.hitachiaircon-erpactive.com/it/
Unit
à interne gamma PAC
La capacit
à nominale di ra
ffreddamento e riscaldamento è relativa
alla combinazione di unità esterna ed unit
à interne costituenti il sistema
e risponde ai dettami della Norma EN14511, alle seguenti condizioni operative:
• Raffreddamento: temperatura interna 27 °C BS, 19 °C BU,
temperatura esterna 35 °C BS.
• Riscaldamento: temperatura interna 20 °C BS,
temperatura esterna 7 °C BS, 6 °C BU.
• Lunghezza tubazioni: 7,5 metri; dislivello tubazioni: 0 metri.
La capacit
à di raffreddamento e riscaldamento delle unità interne
è di
fferente tra i sistemi IVX e i sistemi VRF Set Free.
Nel caso del sistema IVX, la capacit
à nominale indicata nelle tabelle seguenti
corrisponde alle combinazioni di un’unità interna con un’unità esterna della
serie IVX Premium o IVX Comfort [RAS- (2-6) HVNP1 (E),
RAS- (4-12) H (V)NP (1) (E), RAS- (3-6) H (V) NC1 (E) e RAS- (4-12) H (V) NC (1) (E)],
a condizione che detta combinazione sia consentita.
Il livello di pressione sonora è stato misurato in una camera anecoica,
alle seguenti condizioni:
• Unità interne RCI(M), RCD: 1,5 metri al di sotto dell’unità.
• Unità interne RPI(M): 1m sotto l’unit
à (senza so
ffitto sotto di essa)
e canali di lunghezza pari ad 1m in aspirazione e 2m in mandata.
• Unità interne RPC e RPK: 1 metro al di sotto dell’unità interna
ed 1 metro dal deflettore di mandata aria.
• Unità interna RPF(I): 1 m dal livello del pavimento,
1 m dalla superficie frontale dell’unit
à.
Il livello di potenza acustica è stato misurato in una stanza riverberante in
conformità con la norma EN12102. Le condizioni ambientali utilizzate sono
quelle specificate nello standard EN14511 per i test delle prestazioni.
