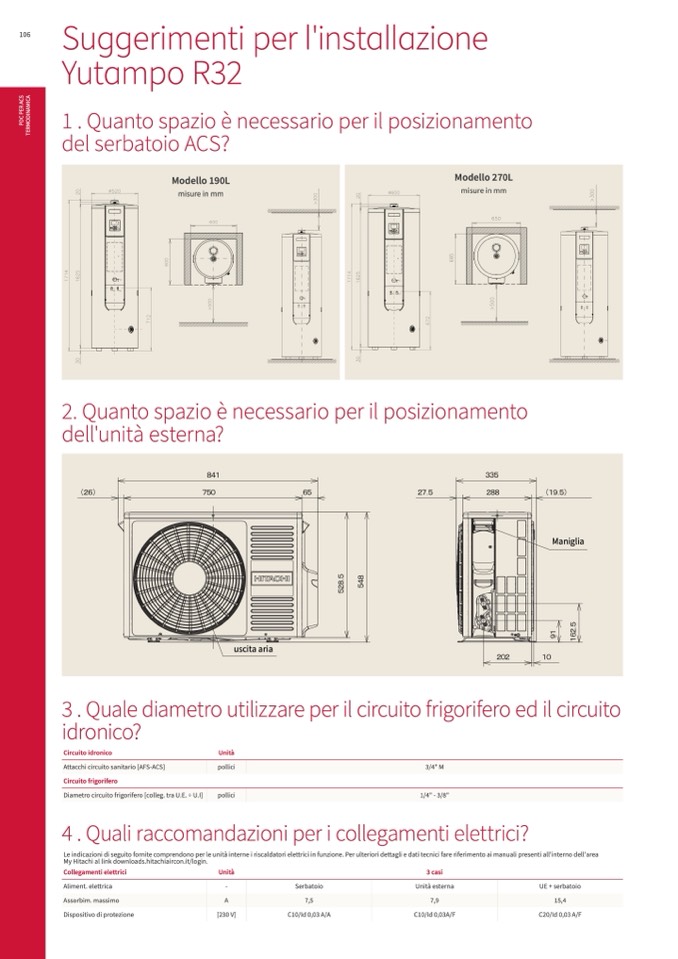

Suggerimenti per l'installazione

Yutampo R32

S

C

A

A

C

I

M

R

E

P

A

N

I

C

D

P

D

O

M

R

E

T

106

1 . Quanto spazio

è necessario per il posizionamento

del serbatoio ACS?

Modello 270L

misure in mm

Attacchi circuito sanitario [AFS-ACS]

Circuito frigorifero

Diametro circuito frigorifero [colleg. tra U.E. ÷ U.I]

pollici

3/4" M

pollici

1/4" - 3/8"

Modello 190L

misure in mm

2. Quanto spazio è necessario per il posizionamento

dell'unità esterna?

uscita aria

3 . Quale diametro utilizzare per il circuito frigorifero ed il circuito

idronico?

Circuito idronico

Unità

4 . Quali raccomandazioni per i collegamenti elettrici?

Le indicazioni di seguito fornite comprendono per le unità interne i riscaldatori elettrici in funzione. Per ulteriori dettagli e dati tecnici fare riferimento ai manuali presenti all'interno dell'area

My Hitachi al link downloads.hitachiaircon.it/login.

Collegamenti elettrici

Aliment. elettrica

Assorbim. massimo

Dispositivo di protezione

Unità

-

A

[230 V]

Serbatoio

7,5

C10/Id 0,03 A/A

3 casi

Unità esterna

7,9

C10/Id 0,03A/F

UE + serbatoio

15,4

C20/Id 0,03 A/F

Maniglia
