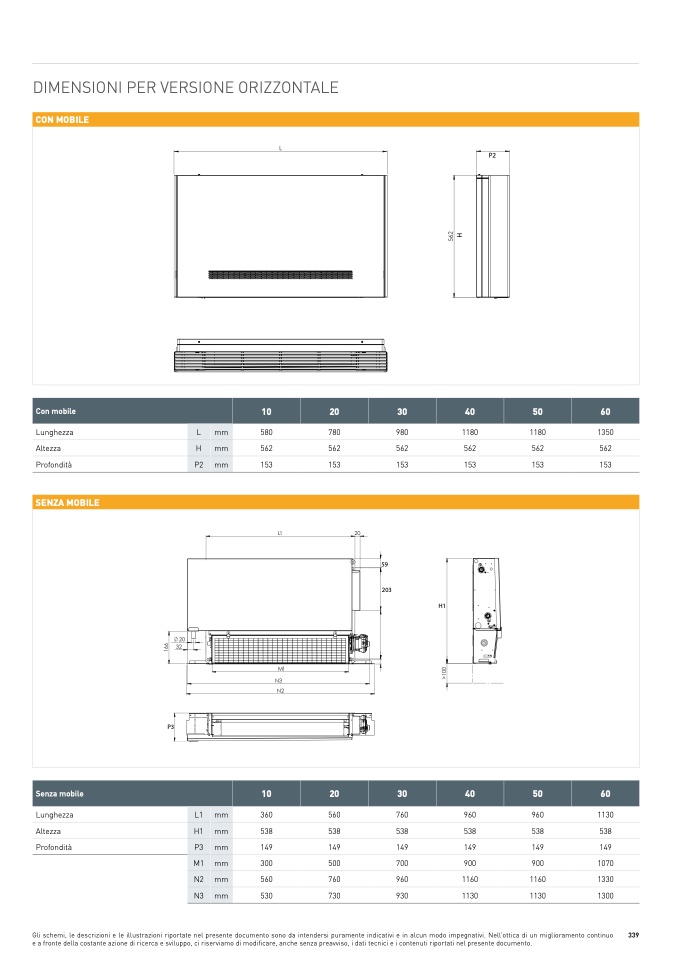

DIMENSIONI PER VERSIONE ORIZZONTALE

CON MOBIL

E

P

2

H

P2

H

Con mobile

10

20

30

40

50

6

0

Lunghezza

L

mm

580

780

980

1180

1180

1350

Altezza

H mm

562

562

562

562

562

562

Profondità

P2

mm

153

153

153

153

153

15

3

5

9

20

3

SENZA MOBILE

H

1

59

203

H1

P3

P3

Senza mobile

10

20

30

40

50

6

0

Lunghezza

L1

mm

360

560

760

960

960

1130

Altezza

H1

mm

538

538

538

538

538

538

Profondità

P3

mm

149

149

149

149

149

14

9

M1

mm

300

500

700

900

900

1070

N2

mm

560

760

960

1160

1160

1330

N3

mm

530

730

930

1130

1130

1300

Gli schemi, le descrizioni e le illustrazioni riportate nel presente documento sono da intendersi puramente indicativi e in alcun modo impegnativi. Nell’ottica di un miglioramento continuo

e a fronte della costante azione di ricerca e sviluppo, ci riserviamo di modificare, anche senza preavviso, i dati tecnici e i contenuti riportati nel presente documento

.
