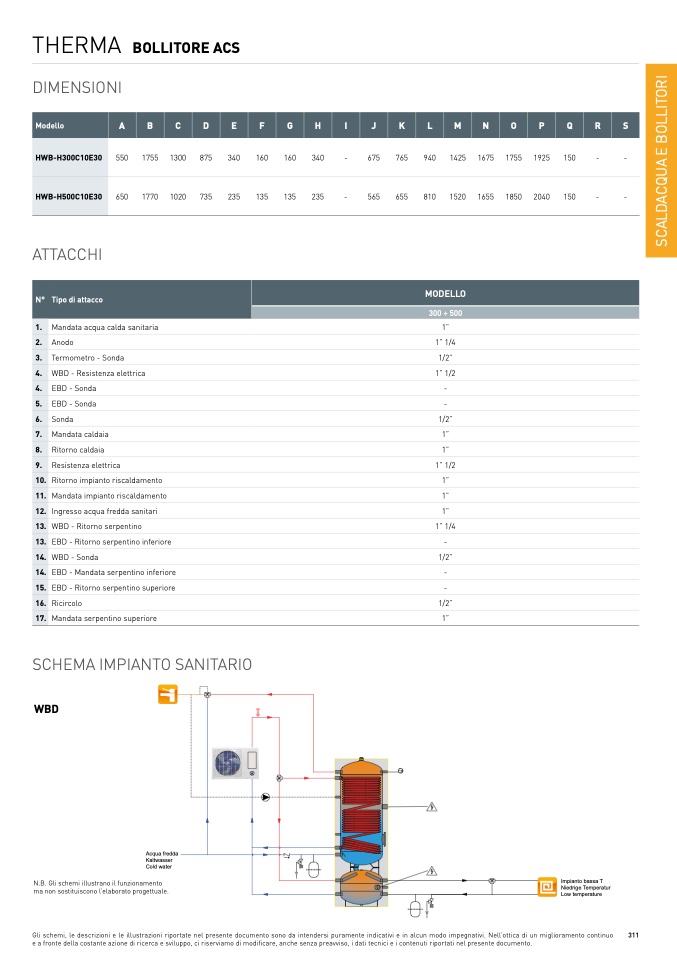

THERMA BOLLITORE ACS

DIMENSIONI

Modello

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

HWB-H300C10E30 550 1755 1300 875

340

160

160

340

-

675

765

940 1425 1675 1755 1925 150

-

-

HWB-H500C10E30 650 1770 1020 735

235

135

135

235

-

565

655

810 1520 1655 1850 2040 150

-

-

S

C

A

L

D

A

C

Q

U

A

E

B

O

L

L

I

T

O

R

I

ATTACCHI

MODELL

O

N° Tipo di attacco

300 ÷ 50

0

1. Mandata acqua calda sanitaria

1”

2. Anodo

1” 1/4

3. Termometro - Sonda

1/2”

4. WBD - Resistenza elettrica

1” 1/2

4. EBD - Sonda

-

5. EBD - Sonda

-

6. Sonda

1/2”

7. Mandata caldaia

1”

8. Ritorno caldaia

1”

9. Resistenza elettrica

1” 1/2

10. Ritorno impianto riscaldamento

1”

11. Mandata impianto riscaldamento

1”

12. Ingresso acqua fredda sanitari

1”

13. WBD - Ritorno serpentino

1” 1/4

13. EBD - Ritorno serpentino inferiore

-

14. WBD - Sonda

1/2”

14. EBD - Mandata serpentino inferiore

-

15. EBD - Ritorno serpentino superiore

-

16. Ricircolo

1/2”

17. Mandata serpentino superiore

1”

SCHEMA IMPIANTO SANITARI

O

WB

D

Acqua fredd

a

Kaltwasser

Cold wate

r

N.B. Gli schemi illustrano il funzionament

o

ma non sostituiscono l’elaborato progettuale.

Impianto bassa T

Niedrige Temperatur

Low temperatur

e

Gli schemi, le descrizioni e le illustrazioni riportate nel presente documento sono da intendersi puramente indicativi e in alcun modo impegnativi. Nell’ottica di un miglioramento continuo

N.B.=

Gli schemi illustrano il funzionamento ma non sostituiscono l'elaborato

e a fronte della costante azione di ricerca e sviluppo, ci riserviamo di modificare, anche senza preavviso, i dati tecnici e i contenuti riportati nel presente documento

.

progettual

e
