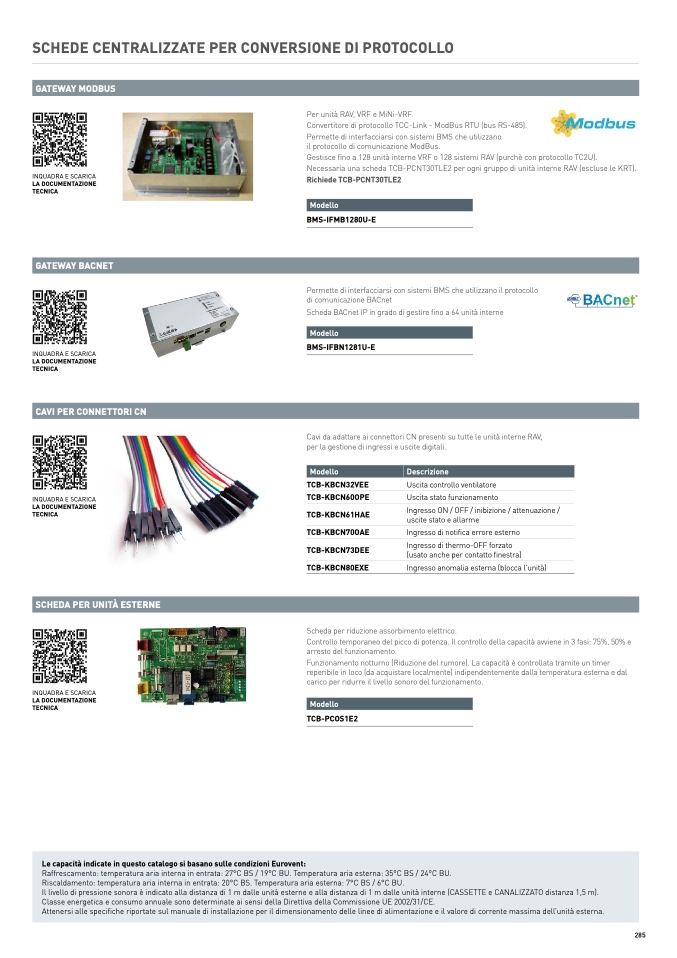

SCHEDE CENTRALIZZATE PER CONVERSIONE DI PROTOCOLL
O
GATEWAY MODBU
S
Per unità RAV, VRF e MiNi-VRF.
Convertitore di protocollo TCC-Link - ModBus RTU (bus RS-485).
Permette di interfacciarsi con sistemi BMS che utilizzano
il protocollo di comunicazione ModBus.
Gestisce fino a 128 unità interne VRF o 128 sistemi RAV (purchè con protocollo TC2U).
Necessaria una scheda TCB-PCNT30TLE2 per ogni gruppo di unità interne RAV (escluse le KRT)
.
Richiede TCB-PCNT30TLE2
INQUADRA E SCARICA
LA DOCUMENTAZIONE
TECNIC
A
Modell
o
BMS-IFMB1280U-E
GATEWAY BACNET
Permette di interfacciarsi con sistemi BMS che utilizzano il protocollo
di comunicazione BACnet
Scheda BACnet IP in grado di gestire fino a 64 unità interne
Modell
o
BMS-IFBN1281U-E
INQUADRA E SCARICA
LA DOCUMENTAZIONE
TECNIC
A
CAVI PER CONNETTORI C
N
Cavi da adattare ai connettori CN presenti su tutte le unità interne RAV
,
per la gestione di ingressi e uscite digitali.
Modello
Descrizione
TCB-KBCN32VEE
Uscita controllo ventilator
e
INQUADRA E SCARICA
LA DOCUMENTAZIONE
TECNIC
A
TCB-KBCN60OPE
Uscita stato funzionamento
TCB-KBCN61HAE
Ingresso ON / OFF / inibizione / attenuazione
/
uscite stato e allarme
TCB-KBCN70OAE
Ingresso di notifica errore esterno
TCB-KBCN73DEE
Ingresso di thermo-OFF forzato
(usato anche per contatto finestra
)
TCB-KBCN80EXE
Ingresso anomalia esterna (blocca l'unità)
SCHEDA PER UNITÀ ESTERN
E
Scheda per riduzione assorbimento elettrico.
Controllo temporaneo del picco di potenza. Il controllo della capacità avviene in 3 fasi: 75%, 50% e
arresto del funzionamento.
Funzionamento notturno (Riduzione del rumore). La capacità è controllata tramite un timer
reperibile in loco (da acquistare localmente) indipendentemente dalla temperatura esterna e da
l
carico per ridurre il livello sonoro del funzionamento.
INQUADRA E SCARICA
LA DOCUMENTAZIONE
TECNIC
A
Modell
o
TCB-PCOS1E2
Le capacità indicate in questo catalogo si basano sulle condizioni Eurovent:
Raffrescamento: temperatura aria interna in entrata: 27°C BS / 19°C BU. Temperatura aria esterna: 35°C BS / 24°C BU.
Riscaldamento: temperatura aria interna in entrata: 20°C BS. Temperatura aria esterna: 7°C BS / 6°C BU.
Il livello di pressione sonora è indicato alla distanza di 1 m dalle unità esterne e alla distanza di 1 m dalle unità interne (CASSETTE e CANALIZZATO distanza 1,5 m).
Classe energetica e consumo annuale sono determinate ai sensi della Direttiva della Commissione UE 2002/31/CE
.
Attenersi alle specifiche riportate sul manuale di installazione per il dimensionamento delle linee di alimentazione e il valore di corrente massima dell’unità esterna.
