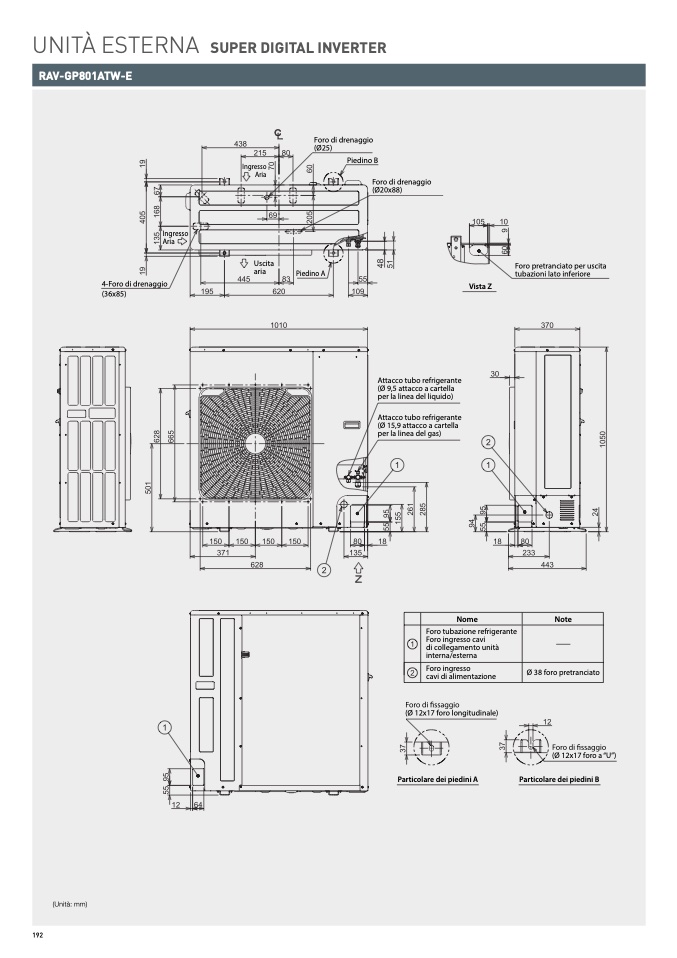

UNITÀ ESTERNA SUPER DIGITAL INVERTER
RAV-GP801ATW-
E
Foro di drenaggi
o
(Ø25
)
Piedino B
Ingresso
Ari
a
Foro di drenaggi
o
(Ø20x88)
Ingresso
Aria
Uscita
aria
Piedino A
Foro pretranciato per uscit
a
tubazioni lato inferiore
4-Foro di drenaggi
o
(36x85)
Vista Z
Attacco tubo refrigerante
(Ø 9,5 attacco a cartell
a
per la linea del liquido)
Attacco tubo refrigerante
(Ø 15,9 attacco a cartella
per la linea del gas)
Nome
Not
e
Foro tubazione refrigerant
e
Foro ingresso cav
i
di collegamento unit
à
interna/estern
a
Foro ingress
o
cavi di alimentazion
e
Ø 38 foro pretranciat
o
(Ø 12x17 foro longitudinale
)
(Ø 12x17 foro a “U”
)
Particolare dei piedini A
Particolare dei piedini B
(Unità: mm
)
192
