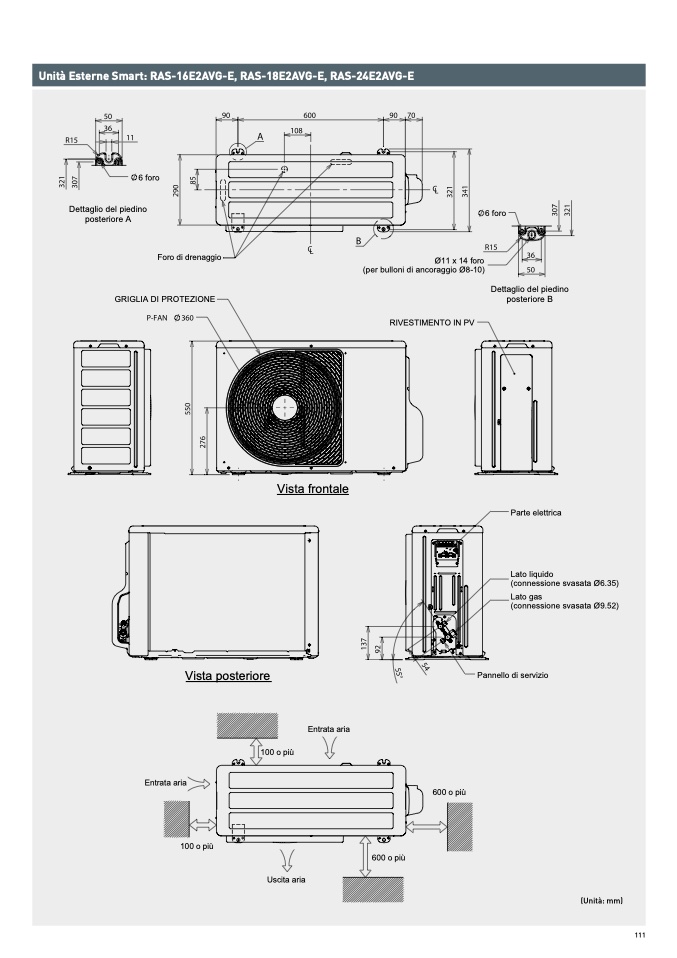

Unità Esterne Smart: RAS-16E2AVG-E, RAS-18E2AVG-E, RAS-24E2AVG-
E
6 for
o
Dettaglio del piedino
posteriore A
6 foro
Foro di drenaggi
o
Ø11 x 14 foro
(per bulloni di ancoraggio Ø8-10
)
GRIGLIA DI PROTEZIONE
Dettaglio del piedino
posteriore B
RIVESTIMENTO IN PV
Vista frontale
Parte elettrica
Lato liquid
o
(connessione svasata Ø6.35
)
Lato ga
s
(connessione svasata Ø9.52
)
Vista posterior
e
Pannello di servizio
Entrata ari
a
100 o pi
ù
Entrata aria
600 o pi
ù
100 o più
600 o pi
ù
Uscita aria
(Unità: mm)
