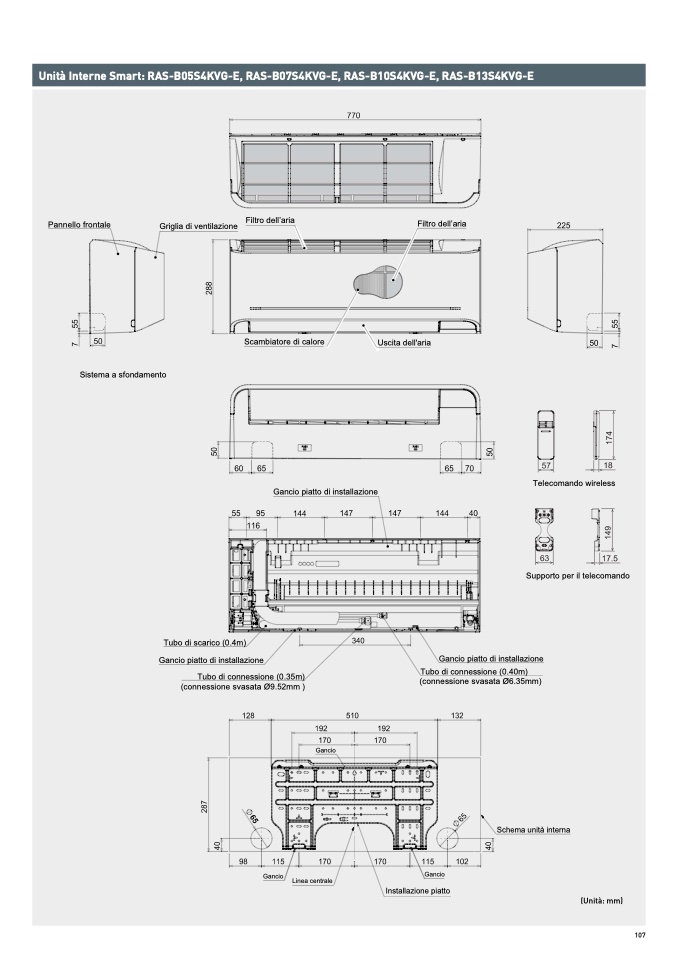

Unità Interne Smart: RAS-B05S4KVG-E, RAS-B07S4KVG-E, RAS-B10S4KVG-E, RAS-B13S4KVG-E
Pannello frontale
Griglia di ventilazione Filtro dell’aria
Filtro dell’ari
a
Scambiatore di calore
Uscita dell'aria
Sistema a sfondamento
Telecomando wireless
Gancio piatto di installazion
e
Supporto per il telecomand
o
Tubo di scarico (0.4m)
Gancio piatto di installazion
e
Tubo di connessione (0.35m
)
(connessione svasata Ø9.52mm
)
Gancio piatto di installazion
e
Tubo di connessione (0.40m
)
(connessione svasata Ø6.35mm
)
Gancio
Schema unità intern
a
Gancio Linea centrale
Ganci
o
Installazione piatt
o
(Unità: mm)
107
