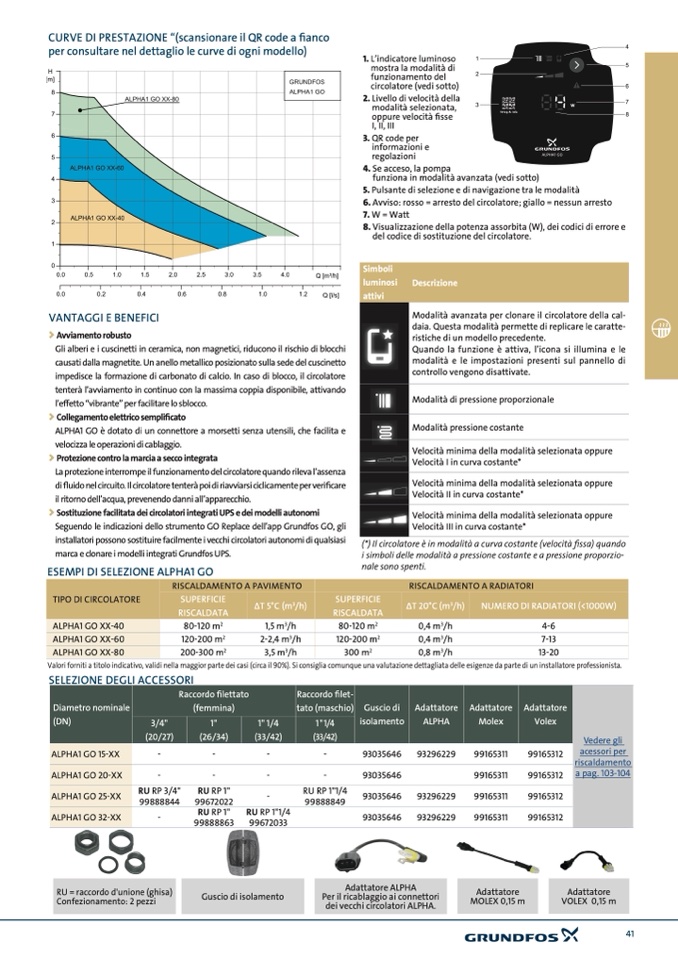

CURVE DI PRESTAZIONE “(scansionare il QR code a fianco
per consultare nel dettaglio le curve di ogni modello)
1.
L’indicatore
luminos
o
1
mostra la modalità d
i
funzionamento de
l
2
circolatore (vedi sotto
)
2.
Livello
di velocità della
modalità selezionata,
3
oppure velocità fiss
e
I, II, II
I
3.
QR
code per
informazioni e
regolazion
i
4.
Se
acceso, la pomp
a
f
u
n
ziona in modalità avanzata (vedi sotto
)
5.
Pulsante
di selezione e di navigazione tra le modalit
à
6. Avviso: rosso = arresto del circolatore; giallo = nessun arresto
7.
W
= Watt
8.
Visualizzazione
della potenza assorbita (W), dei codici di errore e
del codice di sostituzione del circolatore.
Simboli
luminosi
attivi
Descrizione
Modalità avanzata per clonare il circolatore della cal-
daia. Questa modalità permette di replicare le caratte-
ristiche di un modello precedente.
Quando la funzione è attiva, l’icona si illumina e le
modalità e le impostazioni presenti sul pannello di
controllo vengono disattivate
.
4
5
6
7
8
VANTAGGI E BENEFIC
I
>
Avviamento
robusto
Gli alberi e i cuscinetti in ceramica, non magnetici, riducono il rischio di blocch
i
causati dalla magnetite. Un anello metallico posizionato sulla sede del cuscinetto
impedisce la formazione di carbonato di calcio. In caso di blocco, il circolator
e
tenterà l’avviamento in continuo con la massima coppia disponibile, attivando
l’effetto “vibrante” per facilitare lo sblocco.
>
Collegamento
elettrico sempli
ficato
ALPHA1 GO è dotato di un connettore a morsetti senza utensili, che facilita e
velocizza le operazioni di cablaggio.
> Protezione contro la marcia a secco integrat
a
La protezione interrompe il funzionamento del circolatore quando rileva l’assenz
a
di fluido nel circuito. Il circolatore tenterà poi di riavviarsi ciclicamente per verificar
e
il ritorno dell’acqua, prevenendo danni all’apparecchio.
>
Sostituzione
facilitata dei circolatori integrati UPS e dei modelli autonomi
Seguendo le indicazioni dello strumento GO Replace dell’app Grundfos GO, gl
i
installatori possono sostituire facilmente i vecchi circolatori autonomi di qualsias
i
marca e clonare i modelli integrati Grundfos UPS
.
ESEMPI DI SELEZIONE ALPHA1 G
O
ΔT 5°C (m3/h)
Modalità di pressione proporzional
e
Modalità pressione costante
Velocità minima della modalità selezionata oppure
Velocità I in curva costante*
Velocità minima della modalità selezionata oppure
Velocità II in curva costante*
Velocità minima della modalità selezionata oppure
Velocità III in curva costante
*
(*) Il circolatore è in modalità a curva costante (velocità fissa) quando
i simboli delle modalità a pressione costante e a pressione proporzio
-
nale sono spenti
.
RISCALDAMENTO A PAVIMENTO
RISCALDAMENTO A RADIATORI
TIPO DI CIRCOLATORE
SUPERFICI
E
RISCALDATA
RISCALDATA
SUPERFICIE
ΔT 20°C (m3/h)
NUMERO DI RADIATORI (<1000W
)
ALPHA1 GO XX-40
80-120 m2
1,5 m3/h
80-120 m2
0,4 m3/h
4-6
ALPHA1 GO XX-60
120-200 m2
2-2,4 m3/h
120-200 m2
0,4 m3/h
7-13
ALPHA1 GO XX-80
200-300 m2
3,5 m3/h
300 m2
0,8 m3/h
13-20
Valori forniti a titolo indicativo, validi nella maggior parte dei casi (circa il 90%). Si consiglia comunque una valutazione dettagliata delle esigenze da parte di un installatore professionista.
SELEZIONE DEGLI ACCESSOR
I
Raccordo
filettato
(femmina
)
Raccordo filet-
tato (maschio)
Diametro nominale
(DN)
Guscio d
i
isolament
o
Adattator
e
ALPHA
Adattatore
Molex
Adattatore
Vole
x
3/4"
(20/27)
1"
(26/34
)
1" 1/
4
(33/42
)
1 " 1/4
(33/42)
ALPHA1 GO 15-XX
-
-
-
-
93035646
93296229
99165311
99165312
Vedere gli
acessori pe
r
riscaldamento
ALPHA1 GO 20-XX
-
-
-
-
93035646
99165311
99165312
a pag. 103-10
4
ALPHA1 GO 25-XX
RU RP 3/4"
9988884
4
RU RP 1"
99672022
-
RU RP 1"1/
4
99888849 93035646 93296229 99165311 99165312
ALPHA1 GO 32-XX
-
RU RP 1"
9988886
3
RU RP 1"1/
4
99672033
93035646 93296229 99165311 99165312
RU = raccordo d'unione (ghisa)
Confezionamento: 2 pezz
i
Guscio di isolamento
Adattatore ALPHA
Per il ricablaggio ai connettor
i
dei vecchi circolatori ALPHA.
Adattator
e
MOLEX 0,15
m
Adattatore
VOLEX 0,15
m
41
