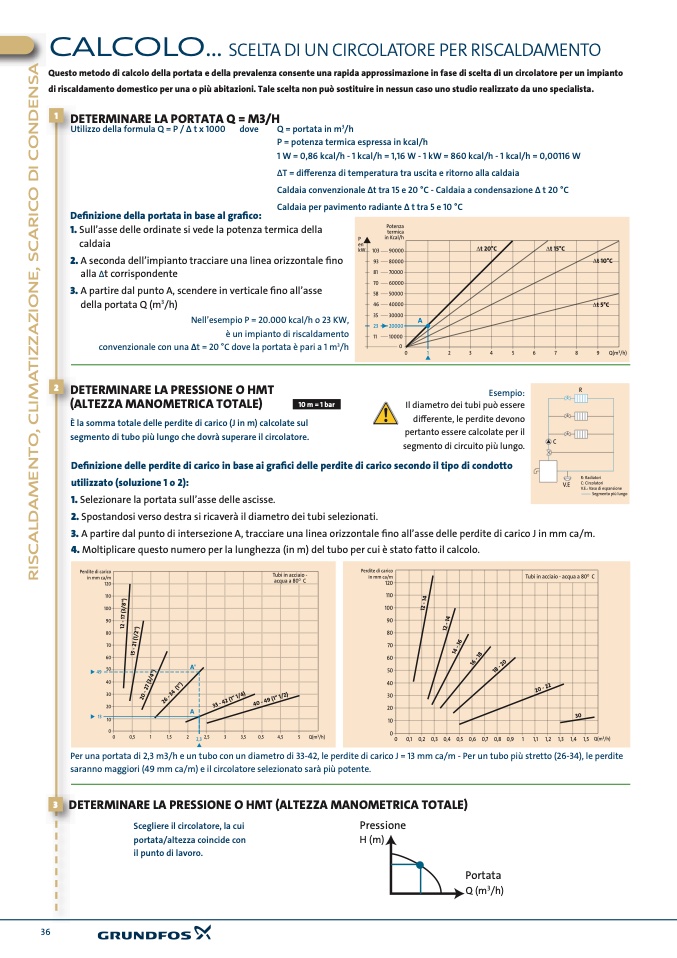

CALCOLO… SCELTA DI UN CIRCOLATORE PER RISCALDAMENTO

Questo metodo di calcolo della portata e della prevalenza consente una rapida approssimazione in fase di scelta di un circolatore per un impiant

o

di riscaldamento domestico per una o più abitazioni. Tale scelta non può sostituire in nessun caso uno studio realizzato da uno specialista.

1 DETERMINARE LA PORTATA Q = M3/

H

Utilizzo della formula Q = P / Δ t x 1000 dove

Q = portata in m3/h

P = potenza termica espressa in kcal/h

1 W = 0,86 kcal/h - 1 kcal/h = 1,16 W - 1 kW = 860 kcal/h - 1 kcal/h = 0,00116

W

ΔT = differenza di temperatura tra uscita e ritorno alla caldai

a

Caldaia convenzionale Δt tra 15 e 20 °C - Caldaia a condensazione Δ t 20 °

C

Caldaia per pavimento radiante Δ t tra 5 e 10 °

C

De

finizione della portata in base al gra

fico:

1.

Sull’asse delle

ordinate si vede la potenza termica della

caldaia

2.

A seconda dell’impianto

tracciare una linea orizzontale fin

o

alla



Δt corrispondent

e

3.

A partire

dal punto A, scendere in verticale fino all’asse

della portata Q (m3/h)

Nell’esempio P = 20.000 kcal/h o 23 KW

,

è un impianto di riscaldament

o

convenzionale con una Δt = 20 °C dove la portata è pari a 1 m3/h

2

DETERMINARE LA PRESSIONE O HM

T

(ALTEZZA MANOMETRICA TOTALE

)

È la somma totale delle perdite di carico (J in m) calcolate sul

segmento di tubo più lungo che dovrà superare il circolatore.

10 m = 1 bar

Esempio

:

Il diametro dei tubi può essere

differente, le perdite devono

pertanto essere calcolate per il

segmento di circuito più lungo.

De

finizione delle perdite di carico in base ai grafici delle perdite di carico secondo il tipo di condotto

utilizzato (soluzione 1 o 2)

:

1.

Selezionare la

portata sull’asse delle ascisse

.

2.

Spostandosi verso destra si ricaverà il diametro

dei tubi selezionati

.

3.



A

partire dal punto di intersezione A, tracciare una linea orizzontale fino all’asse delle perdite di carico J in mm ca/m.

4.



Moltiplicare

questo numero per la lunghezza (in m) del tubo per cui è stato fatto il calcolo.

Per una portata di 2,3 m3/h e un tubo con un diametro di 33-42, le perdite di carico J = 13 mm ca/m - Per un tubo più stretto (26-34), le perdit

e

saranno maggiori (49 mm ca/m) e il circolatore selezionato sarà più potente.

3

Pression

e

Pression

DETERMINARE LA PRESSIONE O HMT (ALTEZZA MANOMETRICA TOTALE

)

Scegliere il circolatore, la cui

portata/altezza coincide con

il punto di lavoro

.

H (m)

Portat

a

Débit

Q (m3/h

)
