Funzionamento
Cartuccia di
disinfezione
Diagramma regolatore termostatico serie 116

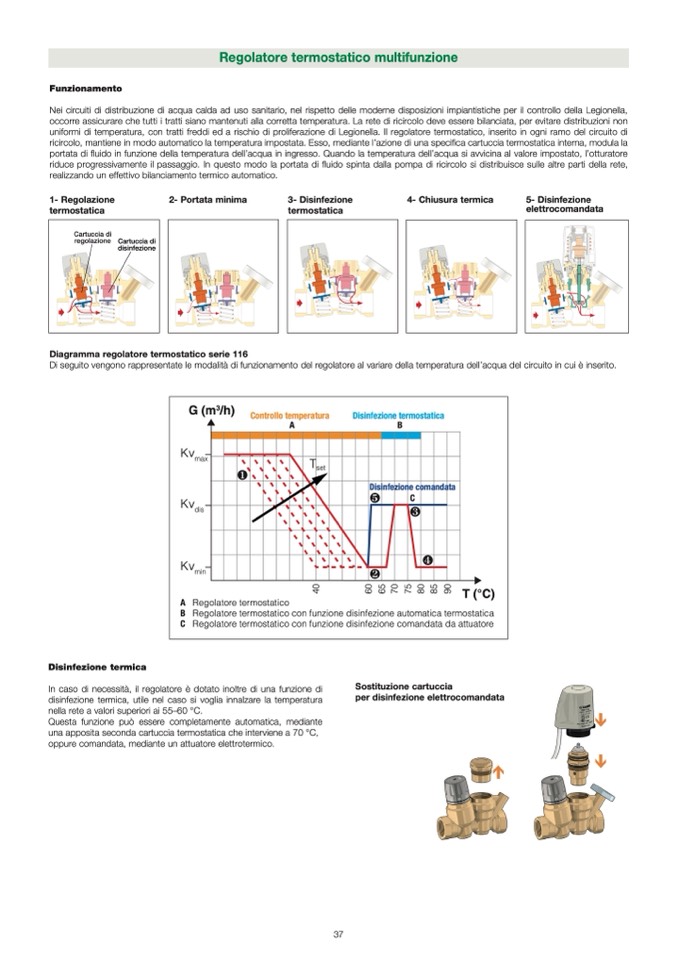

Regolatore termostatico multifunzione
Nei circuiti di distribuzione di acqua calda ad uso sanitario, nel rispetto delle moderne disposizioni impiantistiche per il controllo della Legionella,
occorre assicurare che tutti i tratti siano mantenuti alla corretta temperatura. La rete di ricircolo deve essere bilanciata, per evitare distribuzioni non
uniformi di temperatura, con tratti freddi ed a rischio di proliferazione di Legionella. Il regolatore termostatico, inserito in ogni ramo del circuito di
ricircolo, mantiene in modo automatico la temperatura impostata. Esso, mediante l’azione di una specifica cartuccia termostatica interna, modula la
portata di fluido in funzione della temperatura dell’acqua in ingresso. Quando la temperatura dell’acqua si avvicina al valore impostato, l’otturatore
riduce progressivamente il passaggio. In questo modo la portata di
fluido spinta dalla pompa di ricircolo si distribuisce sulle altre parti della rete,
realizzando un effettivo bilanciamento termico automatico.
1- Regolazione
termostatica
Cartuccia di
regolazione
2- Portata minima
3- Disinfezione
termostatica
4- Chiusura termica
5- Disinfezione
elettrocomandata
Di seguito vengono rappresentate le modalit
à di funzionamento del regolatore al variare della temperatura dell’acqua del circuito in cui è inserito.
G (m
3
/h)
Kv
max
❶
Kv
dis
Controllo temperatura
Disinfezione termostatica
A
B
T
set
Disinfezione comandata
❺
C
❸
❹
Kv
min
❷
0
4
0
6
5
6
0
7
5
7
0
8
5
8
0
9
T (°C)
A Regolatore termostatico
B Regolatore termostatico con funzione disinfezione automatica termostatica
C Regolatore termostatico con funzione disinfezione comandata da attuatore
Disinfezione termica
In caso di necessità, il regolatore è dotato inoltre di una funzione di
disinfezione termica, utile nel caso si voglia innalzare la temperatura
nella rete a valori superiori ai 55–60 °C.
Questa funzione pu
ò essere completamente automatica, mediante
una apposita seconda cartuccia termostatica che interviene a 70 °C,
oppure comandata, mediante un attuatore elettrotermico.
Sostituzione cartuccia
per disinfezione elettrocomandata
