di seguito valvola A e valvola B) è

configurazioni di funzionamento.

A

B

1) Lavaggio in by-pass

possibile ottenere diverse

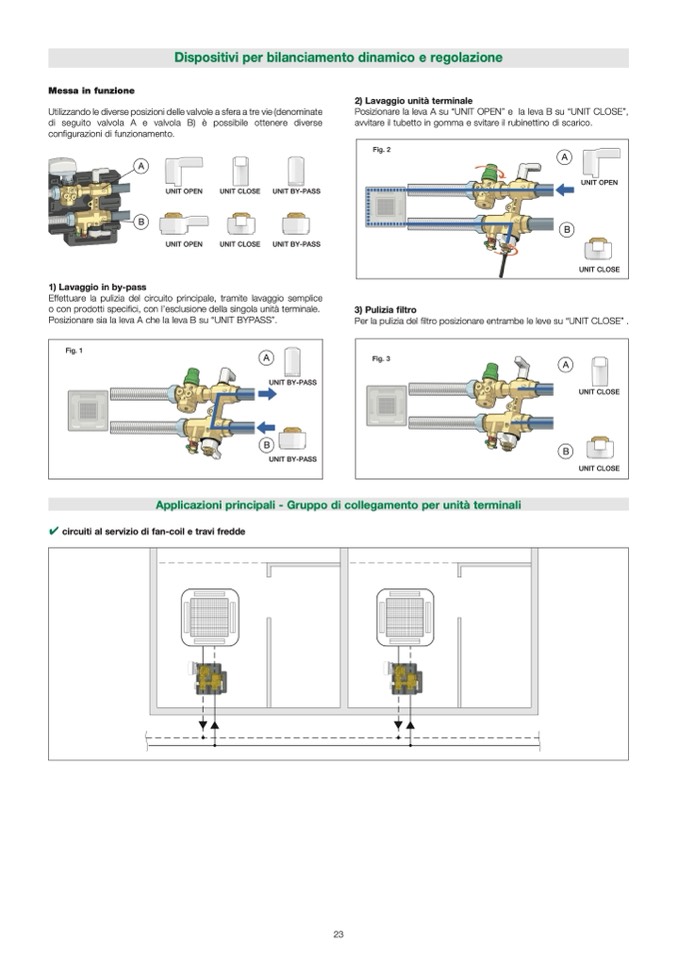

Dispositivi per bilanciamento dinamico e regolazione

Messa in funzione

Utilizzando le diverse posizioni delle valvole a sfera a tre vie (denominate

2) Lavaggio unit

à terminale

Posizionare la leva A su “UNIT OPEN” e la leva B su “UNIT CLOSE”,

avvitare il tubetto in gomma e svitare il rubinettino di scarico.

3) Pulizia

filtro

Per la pulizia del

filtro posizionare entrambe le leve su “UNIT CLOSE” .

Fig. 2

A

B

UNIT OPEN

UNIT CLOSE

UNIT OPEN

UNIT OPEN

UNIT CLOSE

UNIT CLOSE

UNIT BY-PASS

UNIT BY-PASS

Effettuare la pulizia del circuito principale, tramite lavaggio semplice

o con prodotti specifici, con l’esclusione della singola unit

à terminale.

Posizionare sia la leva A che la leva B su “UNIT BYPASS”.

Fig. 3

A

B

UNIT CLOSE

UNIT CLOSE

Fig. 1

A

UNIT BY-PASS

B

UNIT BY-PASS

Applicazioni principali - Gruppo di collegamento per unità terminali

4 circuiti al servizio di fan-coil e travi fredde

B

A

52NP RC

B

A

52NP RC

23
