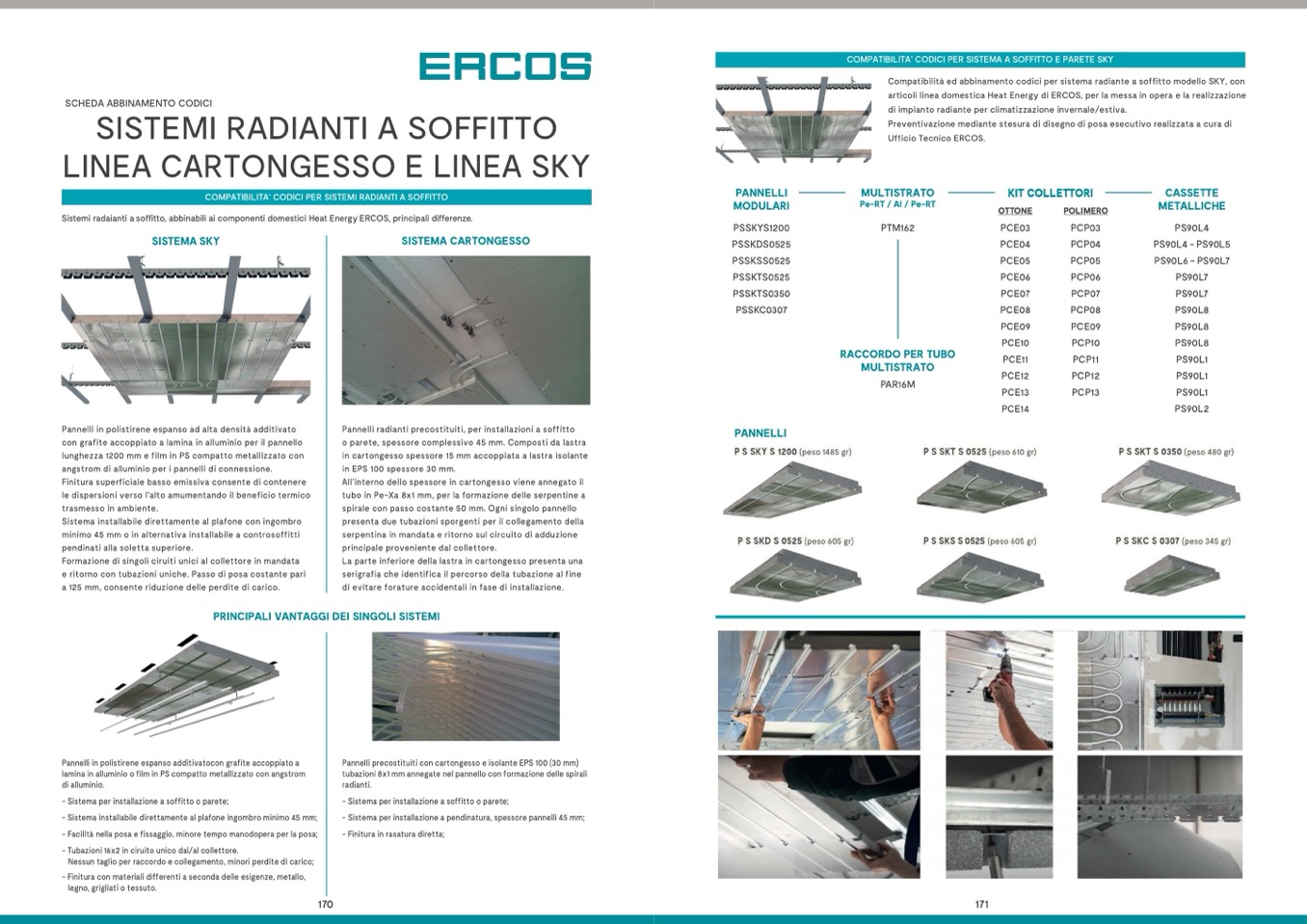

SCHEDA ABBINAMENTO CODICI

SISTEMI RADIANTI A SOFFITTO

LINEA CARTONGESSO E LINEA SKY

COMPATIBILITA’ CODICI PER SISTEMI RADIANTI A SOFFITTO

Sistemi radaianti a soffitto, abbinabili ai componenti domestici Heat Energy ERCOS, principali differenze.

Compatibilità ed abbinamento codici per sistema radiante a soffitto modello SKY, con

articoli linea domestica Heat Energy di ERCOS, per la messa in opera e la realizzazione

di impianto radiante per climatizzazione invernale/estiva.

Preventivazione mediante stesura di disegno di posa esecutivo realizzata a cura di

Ufficio Tecnico ERCOS.

PANNELLI

MODULARI

PSSKYS1200

PSSKDS0525

PSSKSS0525

PSSKTS0525

PSSKTS0350

PSSKC0307

PANNELLI

MULTISTRATO

Pe-RT / Al / Pe-RT

PTM162

RACCORDO PER TUBO

MULTISTRATO

PAR16M

KIT COLLETTORI

CASSETTE

METALLICHE

PS90L4

PS90L4 - PS90L5

PS90L6 - PS90L7

PS90L7

PS90L7

PS90L8

PS90L8

PS90L8

PS90L1

PS90L1

PS90L1

PS90L2

COMPATIBILITA’ CODICI PER SISTEMA A SOFFITTO E PARETE SKY

SISTEMA SKY

Pannelli in polistirene espanso ad alta densità additivato

con grafite accoppiato a lamina in alluminio per il pannello

lunghezza 1200 mm e film in PS compatto metallizzato con

angstrom di alluminio per i pannelli di connessione.

Finitura superficiale basso emissiva consente di contenere

le dispersioni verso l’alto amumentando il beneficio termico

trasmesso in ambiente.

Sistema installabile direttamente al plafone con ingombro

minimo 45 mm o in alternativa installabile a controsoffitti

pendinati alla soletta superiore.

Formazione di singoli ciruiti unici al collettore in mandata

e ritorno con tubazioni uniche. Passo di posa costante pari

a 125 mm, consente riduzione delle perdite di carico.

SISTEMA CARTONGESSO

Pannelli radianti precostituiti, per installazioni a soffitto

o parete, spessore complessivo 45 mm. Composti da lastra

in cartongesso spessore 15 mm accoppiata a lastra isolante

in EPS 100 spessore 30 mm.

All’interno dello spessore in cartongesso viene annegato il

tubo in Pe-Xa 8x1 mm, per la formazione delle serpentine a

spirale con passo costante 50 mm. Ogni singolo pannello

presenta due tubazioni sporgenti per il collegamento della

serpentina in mandata e ritorno sul circuito di adduzione

principale proveniente dal collettore.

La parte inferiore della lastra in cartongesso presenta una

serigrafia che identifica il percorso della tubazione al fine

di evitare forature accidentali in fase di installazione.

OTTONE

PCE03

PCE04

PCE05

PCE06

PCE07

PCE08

PCE09

PCE10

PCE11

PCE12

PCE13

PCE14

POLIMERO

PCP03

PCP04

PCP05

PCP06

PCP07

PCP08

PCE09

PCP10

PCP11

PCP12

PCP13

PRINCIPALI VANTAGGI DEI SINGOLI SISTEMI

Pannelli in polistirene espanso additivatocon grafite accoppiato a

lamina in alluminio o film in PS compatto metallizzato con angstrom

di alluminio.

- Sistema per installazione a soffitto o parete;

- Sistema installabile direttamente al plafone ingombro minimo 45 mm;

- Facilità nella posa e fissaggio, minore tempo manodopera per la posa;

- Tubazioni 16x2 in ciruito unico dal/al collettore.

Nessun taglio per raccordo e collegamento, minori perdite di carico;

- Finitura con materiali differenti a seconda delle esigenze, metallo,

legno, grigliati o tessuto.

Pannelli precostituiti con cartongesso e isolante EPS 100 (30 mm)

tubazioni 8x1 mm annegate nel pannello con formazione delle spirali

radianti.

- Sistema per installazione a soffitto o parete;

- Sistema per installazione a pendinatura, spessore pannelli 45 mm;

- Finitura in rasatura diretta;
