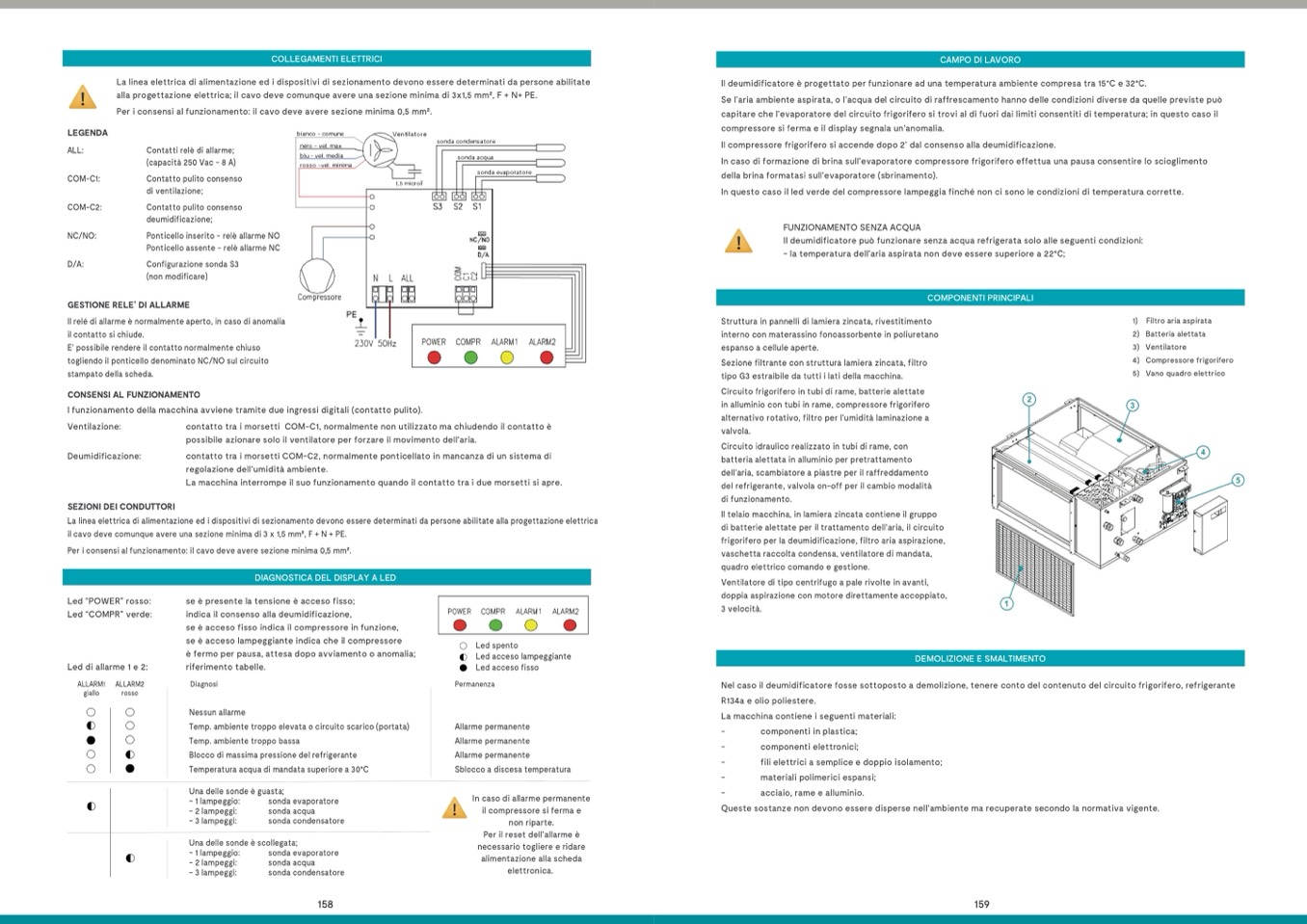

COLLEGAMENTI ELETTRICI
CAMPO DI LAVORO
La linea elettrica di alimentazione ed i dispositivi di sezionamento devono essere determinati da persone abilitate
alla progettazione elettrica; il cavo deve comunque avere una sezione minima di 3x1,5 mm2, F + N+ PE.
Per i consensi al funzionamento: il cavo deve avere sezione minima 0,5 mm2.
LEGENDA
ALL:
Contatti relè di allarme;
(capacità 250 Vac - 8 A)
COM-C1:
Contatto pulito consenso
di ventilazione;
COM-C2:
Contatto pulito consenso
deumidificazione;
NC/NO:
Ponticello inserito - relè allarme NO
Ponticello assente - relè allarme NC
D/A:
Configurazione sonda S3
(non modificare)
GESTIONE RELE’ DI ALLARME
Il relé di allarme è normalmente aperto, in caso di anomalia
il contatto si chiude.
E’ possibile rendere il contatto normalmente chiuso
togliendo il ponticello denominato NC/NO sul circuito
stampato della scheda.
CONSENSI AL FUNZIONAMENTO
l funzionamento della macchina avviene tramite due ingressi digitali (contatto pulito).
Il deumidificatore è progettato per funzionare ad una temperatura ambiente compresa tra 15°C e 32°C.
Se l’aria ambiente aspirata, o l’acqua del circuito di raffrescamento hanno delle condizioni diverse da quelle previste può
capitare che l’evaporatore del circuito frigorifero si trovi al di fuori dai limiti consentiti di temperatura; in questo caso il
compressore si ferma e il display segnala un’anomalia.
Il compressore frigorifero si accende dopo 2’ dal consenso alla deumidificazione.
In caso di formazione di brina sull’evaporatore compressore frigorifero effettua una pausa consentire lo scioglimento
della brina formatasi sull’evaporatore (sbrinamento).
In questo caso il led verde del compressore lampeggia finché non ci sono le condizioni di temperatura corrette.
FUNZIONAMENTO SENZA ACQUA
Il deumidificatore può funzionare senza acqua refrigerata solo alle seguenti condizioni:
- la temperatura dell’aria aspirata non deve essere superiore a 22°C;
Ventilazione:
Deumidificazione:
SEZIONI DEI CONDUTTORI
contatto tra i morsetti COM-C1, normalmente non utilizzato ma chiudendo il contatto è
possibile azionare solo il ventilatore per forzare il movimento dell’aria.
contatto tra i morsetti COM-C2, normalmente ponticellato in mancanza di un sistema di
regolazione dell’umidità ambiente.
La macchina interrompe il suo funzionamento quando il contatto tra i due morsetti si apre.
COMPONENTI PRINCIPALI
Struttura in pannelli di lamiera zincata, rivestitimento
interno con materassino fonoassorbente in poliuretano
espanso a cellule aperte.
Sezione filtrante con struttura lamiera zincata, filtro
tipo G3 estraibile da tutti i lati della macchina.
Circuito frigorifero in tubi di rame, batterie alettate
in alluminio con tubi in rame, compressore frigorifero
alternativo rotativo, filtro per l’umidità laminazione a
valvola.
Circuito idraulico realizzato in tubi di rame, con
batteria alettata in alluminio per pretrattamento
dell’aria, scambiatore a piastre per il raffreddamento
del refrigerante, valvola on-off per il cambio modalità
di funzionamento.
Il telaio macchina, in lamiera zincata contiene il gruppo
di batterie alettate per il trattamento dell’aria, il circuito
frigorifero per la deumidificazione, filtro aria aspirazione,
vaschetta raccolta condensa, ventilatore di mandata,
quadro elettrico comando e gestione.
Ventilatore di tipo centrifugo a pale rivolte in avanti,
doppia aspirazione con motore direttamente accoppiato,
3 velocità.
DEMOLIZIONE E SMALTIMENTO
1) Filtro aria aspirata
2) Batteria alettata
3) Ventilatore
4) Compressore frigorifero
5) Vano quadro elettrico
La linea elettrica di alimentazione ed i dispositivi di sezionamento devono essere determinati da persone abilitate alla progettazione elettrica
il cavo deve comunque avere una sezione minima di 3 x 1,5 mm2, F + N + PE.
Per i consensi al funzionamento: il cavo deve avere sezione minima 0,5 mm2.
Led “POWER” rosso:
Led “COMPR” verde:
Led di allarme 1 e 2:
DIAGNOSTICA DEL DISPLAY A LED
se è presente la tensione è acceso fisso;
indica il consenso alla deumidificazione,
se è acceso fisso indica il compressore in funzione,
se è acceso lampeggiante indica che il compressore
è fermo per pausa, attesa dopo avviamento o anomalia;
riferimento tabelle.
Diagnosi
Nessun allarme
Temp. ambiente troppo elevata o circuito scarico (portata)
Temp. ambiente troppo bassa
Blocco di massima pressione del refrigerante
Temperatura acqua di mandata superiore a 30°C
Una delle sonde è guasta;
Led spento
Led acceso lampeggiante
Led acceso fisso
Permanenza
Allarme permanente
Allarme permanente
Allarme permanente
Sblocco a discesa temperatura
In caso di allarme permanente
il compressore si ferma e
non riparte.
Per il reset dell’allarme è
necessario togliere e ridare
alimentazione alla scheda
elettronica.
ALLARM1
giallo
ALLARM2
rosso
Nel caso il deumidificatore fosse sottoposto a demolizione, tenere conto del contenuto del circuito frigorifero, refrigerante
R134a e olio poliestere.
La macchina contiene i seguenti materiali:
-
componenti in plastica;
-
componenti elettronici;
-
fili elettrici a semplice e doppio isolamento;
-
materiali polimerici espansi;
-
acciaio, rame e alluminio.
Queste sostanze non devono essere disperse nell'ambiente ma recuperate secondo la normativa vigente.
- 1 lampeggio:
- 2 lampeggi:
- 3 lampeggi:
sonda evaporatore
sonda acqua
sonda condensatore
Una delle sonde è scollegata;
- 1 lampeggio:
- 2 lampeggi:
- 3 lampeggi:
sonda evaporatore
sonda acqua
sonda condensatore
