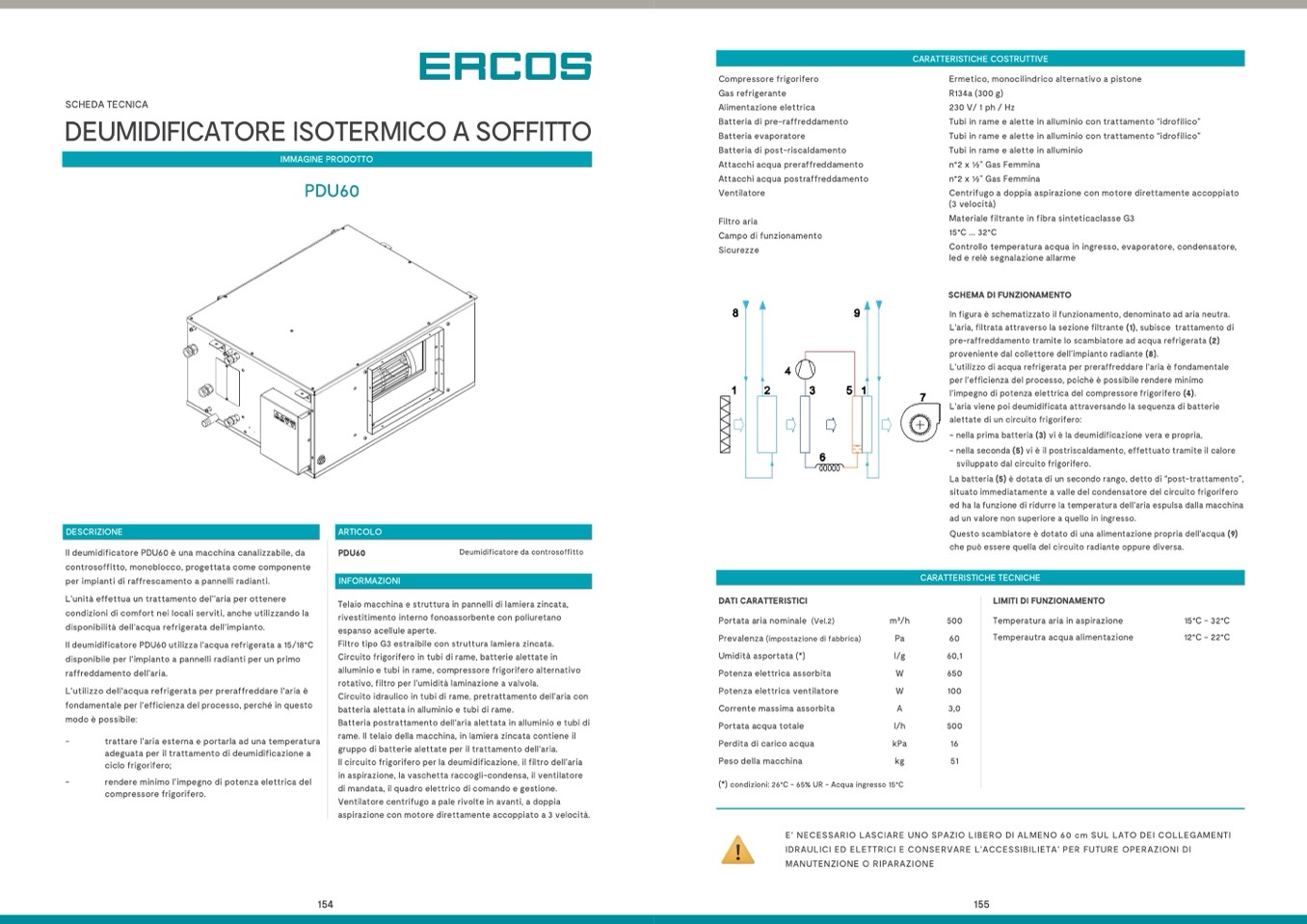

SCHEDA TECNICA
DEUMIDIFICATORE ISOTERMICO A SOFFITTO
Compressore frigorifero
Gas refrigerante
Alimentazione elettrica
Batteria di pre-raffreddamento
Batteria evaporatore
Batteria di post-riscaldamento
Attacchi acqua preraffreddamento
Attacchi acqua postraffreddamento
Ventilatore
Filtro aria
Campo di funzionamento
Sicurezze
CARATTERISTICHE COSTRUTTIVE
Ermetico, monocilindrico alternativo a pistone
R134a (300 g)
230 V/ 1 ph / Hz
Tubi in rame e alette in alluminio con trattamento “idrofilico”
Tubi in rame e alette in alluminio con trattamento “idrofilico”
Tubi in rame e alette in alluminio
n°2 x 1⁄2” Gas Femmina
n°2 x 1⁄2” Gas Femmina
Centrifugo a doppia aspirazione con motore direttamente accoppiato
(3 velocità)
Materiale filtrante in fibra sinteticaclasse G3
15°C ... 32°C
Controllo temperatura acqua in ingresso, evaporatore, condensatore,
led e relè segnalazione allarme
SCHEMA DI FUNZIONAMENTO
In figura è schematizzato il funzionamento, denominato ad aria neutra.
L'aria, filtrata attraverso la sezione filtrante (1), subisce trattamento di
pre-raffreddamento tramite lo scambiatore ad acqua refrigerata (2)
proveniente dal collettore dell’impianto radiante (8).
L'utilizzo di acqua refrigerata per preraffreddare l'aria è fondamentale
per l'efficienza del processo, poichè è possibile rendere minimo
l'impegno di potenza elettrica del compressore frigorifero (4).
L'aria viene poi deumidificata attraversando la sequenza di batterie
alettate di un circuito frigorifero:
- nella prima batteria (3) vi è la deumidificazione vera e propria,
- nella seconda (5) vi è il postriscaldamento, effettuato tramite il calore
sviluppato dal circuito frigorifero.
La batteria (5) è dotata di un secondo rango, detto di “post-trattamento”,
situato immediatamente a valle del condensatore del circuito frigorifero
ed ha la funzione di ridurre la temperatura dell’aria espulsa dalla macchina
ad un valore non superiore a quello in ingresso.
Questo scambiatore è dotato di una alimentazione propria dell’acqua (9)
che può essere quella del circuito radiante oppure diversa.
IMMAGINE PRODOTTO
PDU60
DESCRIZIONE
ARTICOLO
Il deumidificatore PDU60 è una macchina canalizzabile, da
PDU60
controsoffitto, monoblocco, progettata come componente
per impianti di raffrescamento a pannelli radianti.
INFORMAZIONI
Deumidificatore da controsoffitto
(*) condizioni: 26°C - 65% UR - Acqua ingresso 15°C
CARATTERISTICHE TECNICHE
L’unità effettua un trattamento del’’aria per ottenere
condizioni di comfort nei locali serviti, anche utilizzando la
disponibilità dell’acqua refrigerata dell’impianto.
Il deumidificatore PDU60 utilizza l’acqua refrigerata a 15/18°C
disponibile per l'impianto a pannelli radianti per un primo
raffreddamento dell’aria.
L'utilizzo dell'acqua refrigerata per preraffreddare l'aria è
fondamentale per l'efficienza del processo, perché in questo
modo è possibile:
-
trattare l’aria esterna e portarla ad una temperatura
adeguata per il trattamento di deumidificazione a
ciclo frigorifero;
-
rendere minimo l'impegno di potenza elettrica del
compressore frigorifero.
Telaio macchina e struttura in pannelli di lamiera zincata,
rivestitimento interno fonoassorbente con poliuretano
espanso acellule aperte.
Filtro tipo G3 estraibile con struttura lamiera zincata.
Circuito frigorifero in tubi di rame, batterie alettate in
alluminio e tubi in rame, compressore frigorifero alternativo
rotativo, filtro per l’umidità laminazione a valvola.
Circuito idraulico in tubi di rame, pretrattamento dell’aria con
batteria alettata in alluminio e tubi di rame.
Batteria postrattamento dell’aria alettata in alluminio e tubi di
rame. Il telaio della macchina, in lamiera zincata contiene il
gruppo di batterie alettate per il trattamento dell’aria.
Il circuito frigorifero per la deumidificazione, il filtro dell’aria
in aspirazione, la vaschetta raccogli-condensa, il ventilatore
di mandata, il quadro elettrico di comando e gestione.
Ventilatore centrifugo a pale rivolte in avanti, a doppia
aspirazione con motore direttamente accoppiato a 3 velocità.
DATI CARATTERISTICI
Portata aria nominale (Vel.2)
Prevalenza (impostazione di fabbrica)
Umidità asportata (*)
Potenza elettrica assorbita
Potenza elettrica ventilatore
Corrente massima assorbita
Portata acqua totale
Perdita di carico acqua
Peso della macchina
m3/h
500
Pa
60
l/g
60,1
W
650
W
100
A
3,0
l/h
500
kPa
16
kg
51
LIMITI DI FUNZIONAMENTO
Temperatura aria in aspirazione
Temperautra acqua alimentazione
15°C - 32°C
12°C - 22°C
E’ NECESSARIO LASCIARE UNO SPAZIO LIBERO DI ALMENO 60 cm SUL LATO DEI COLLEGAMENTI
IDRAULICI ED ELETTRICI E CONSERVARE L’ACCESSIBILIETA’ PER FUTURE OPERAZIONI DI
MANUTENZIONE O RIPARAZIONE
