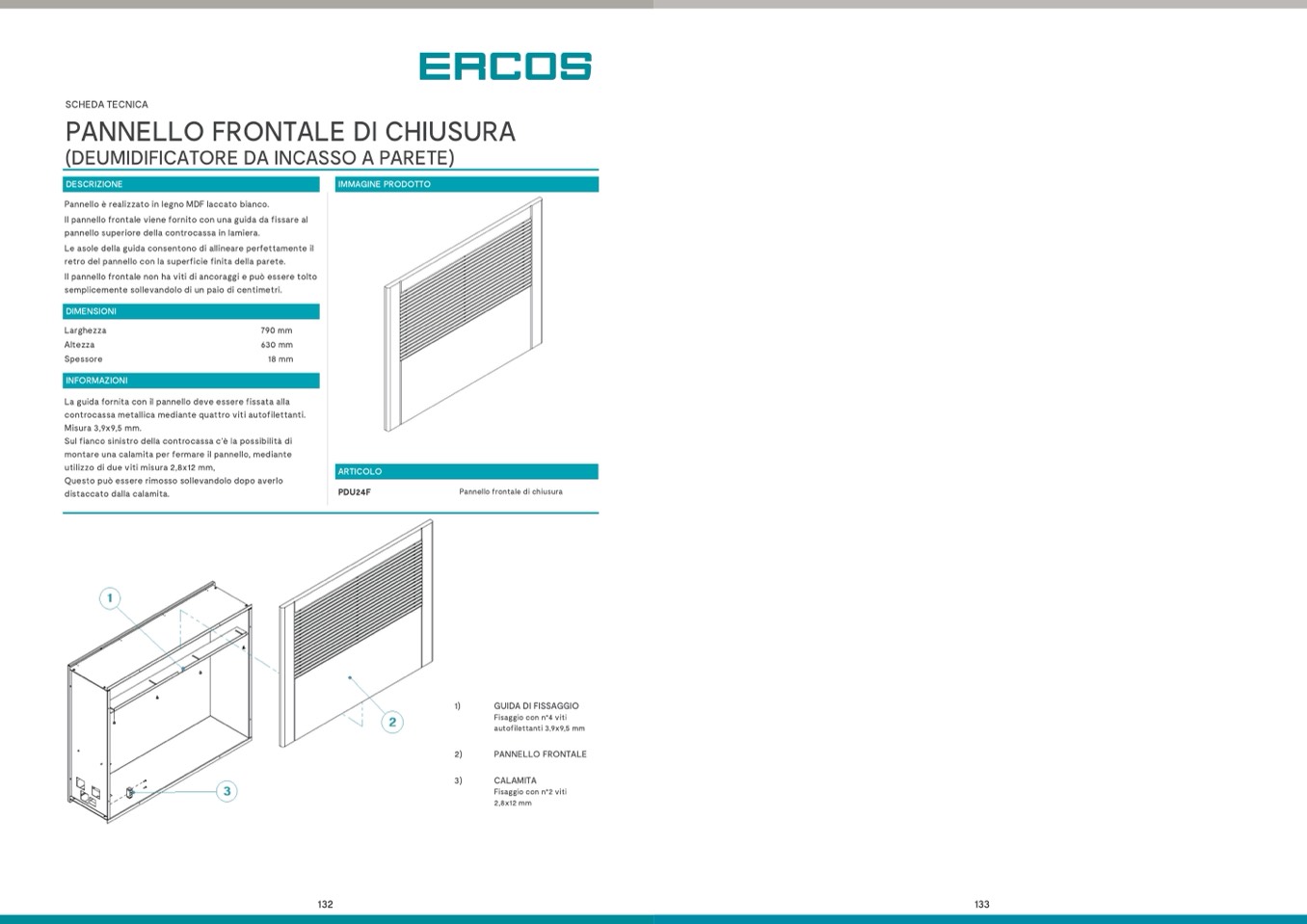

SCHEDA TECNICA

PANNELLO FRONTALE DI CHIUSURA

(DEUMIDIFICATORE DA INCASSO A PARETE)

DESCRIZIONE

Pannello è realizzato in legno MDF laccato bianco.

Il pannello frontale viene fornito con una guida da fissare al

pannello superiore della controcassa in lamiera.

Le asole della guida consentono di allineare perfettamente il

retro del pannello con la superficie finita della parete.

Il pannello frontale non ha viti di ancoraggi e può essere tolto

semplicemente sollevandolo di un paio di centimetri.

IMMAGINE PRODOTTO

DIMENSIONI

Larghezza

Altezza

Spessore

INFORMAZIONI

790 mm

630 mm

18 mm

La guida fornita con il pannello deve essere fissata alla

controcassa metallica mediante quattro viti autofilettanti.

Misura 3,9x9,5 mm.

Sul fianco sinistro della controcassa c’è la possibilità di

montare una calamita per fermare il pannello, mediante

utilizzo di due viti misura 2,8x12 mm,

Questo può essere rimosso sollevandolo dopo averlo

distaccato dalla calamita.

ARTICOLO

PDU24F

Pannello frontale di chiusura

132

133

1)

2)

3)

GUIDA DI FISSAGGIO

Fisaggio con n°4 viti

autofilettanti 3,9x9,5 mm

PANNELLO FRONTALE

CALAMITA

Fisaggio con n°2 viti

2,8x12 mm
