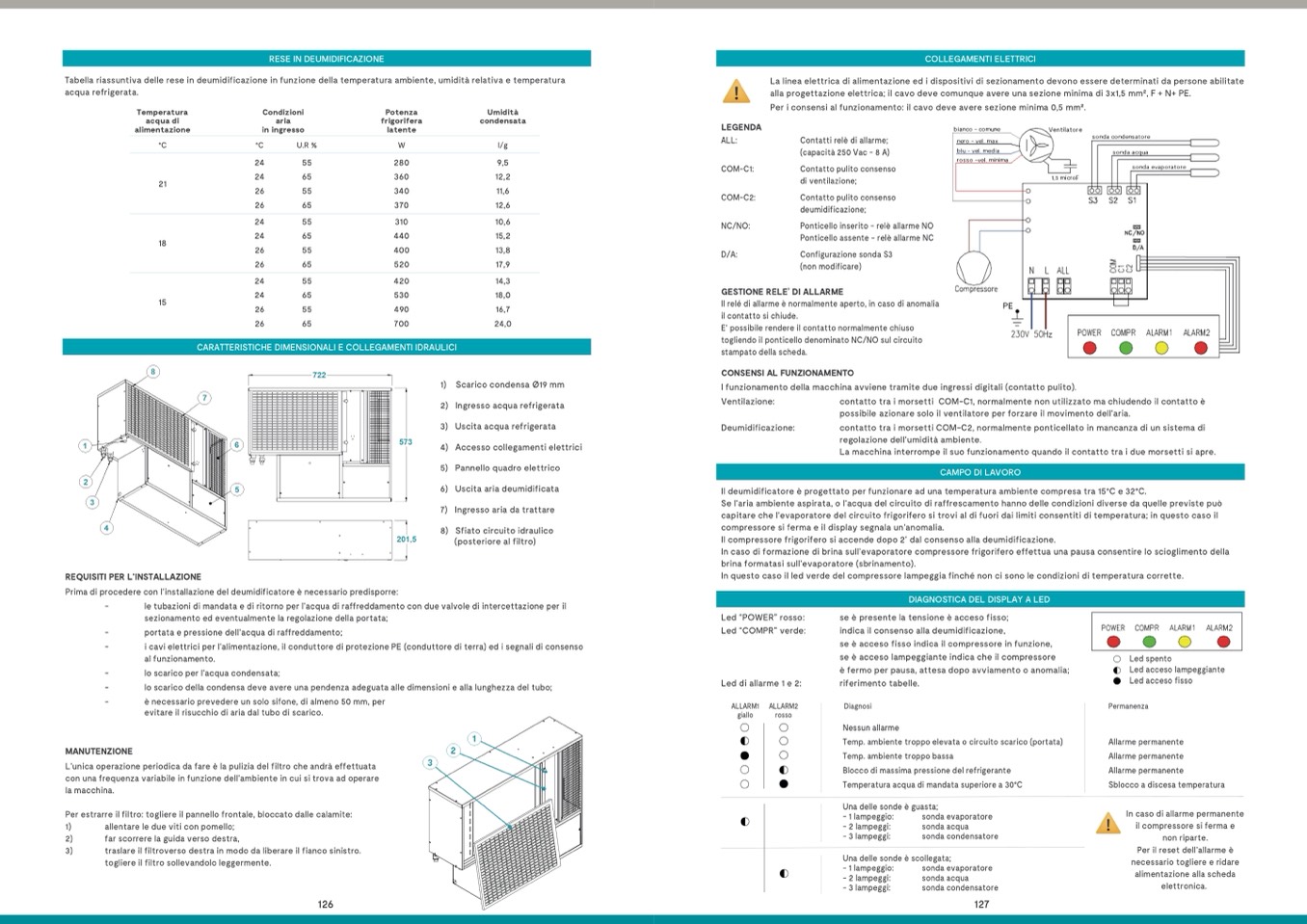

RESE IN DEUMIDIFICAZIONE
COLLEGAMENTI ELETTRICI
Tabella riassuntiva delle rese in deumidificazione in funzione della temperatura ambiente, umidit
à relativa e temperatura
acqua refrigerata.
La linea elettrica di alimentazione ed i dispositivi di sezionamento devono essere determinati da persone abilitate
alla progettazione elettrica; il cavo deve comunque avere una sezione minima di 3x1,5 mm2, F + N+ PE.
Per i consensi al funzionamento: il cavo deve avere sezione minima 0,5 mm2.
LEGENDA
ALL:
Contatti relè di allarme;
(capacità 250 Vac - 8 A)
COM-C1:
Contatto pulito consenso
di ventilazione;
COM-C2:
Contatto pulito consenso
deumidificazione;
NC/NO:
Ponticello inserito - relè allarme NO
Ponticello assente - relè allarme NC
D/A:
Configurazione sonda S3
(non modificare)
GESTIONE RELE’ DI ALLARME
Il relé di allarme è normalmente aperto, in caso di anomalia
il contatto si chiude.
E’ possibile rendere il contatto normalmente chiuso
togliendo il ponticello denominato NC/NO sul circuito
stampato della scheda.
CONSENSI AL FUNZIONAMENTO
l funzionamento della macchina avviene tramite due ingressi digitali (contatto pulito).
Temperatura
acqua di
alimentazione
°C
21
18
15
Condizioni
aria
in ingresso
°C
U.R %
24
55
24
65
26
55
26
65
24
55
24
65
26
55
26
65
24
55
24
65
26
55
26
65
Potenza
Umidità
frigorifera
condensata
latente
W
l/g
280
9,5
360
12,2
340
11,6
370
12,6
310
10,6
440
15,2
400
13,8
520
17,9
420
14,3
530
18,0
490
16,7
700
24,0
CARATTERISTICHE DIMENSIONALI E COLLEGAMENTI IDRAULICI
1) Scarico condensa Ø19 mm
2) Ingresso acqua refrigerata
3) Uscita acqua refrigerata
4) Accesso collegamenti elettrici
5) Pannello quadro elettrico
6) Uscita aria deumidificata
7) Ingresso aria da trattare
8) Sfiato circuito idraulico
(posteriore al filtro)
Ventilazione:
Deumidificazione:
contatto tra i morsetti COM-C1, normalmente non utilizzato ma chiudendo il contatto è
possibile azionare solo il ventilatore per forzare il movimento dell’aria.
contatto tra i morsetti COM-C2, normalmente ponticellato in mancanza di un sistema di
regolazione dell’umidità ambiente.
La macchina interrompe il suo funzionamento quando il contatto tra i due morsetti si apre.
CAMPO DI LAVORO
REQUISITI PER L'INSTALLAZIONE
Prima di procedere con l’installazione del deumidificatore è necessario predisporre:
Il deumidificatore è progettato per funzionare ad una temperatura ambiente compresa tra 15°C e 32°C.
Se l’aria ambiente aspirata, o l’acqua del circuito di raffrescamento hanno delle condizioni diverse da quelle previste può
capitare che l’evaporatore del circuito frigorifero si trovi al di fuori dai limiti consentiti di temperatura; in questo caso il
compressore si ferma e il display segnala un’anomalia.
Il compressore frigorifero si accende dopo 2’ dal consenso alla deumidificazione.
In caso di formazione di brina sull’evaporatore compressore frigorifero effettua una pausa consentire lo scioglimento della
brina formatasi sull’evaporatore (sbrinamento).
In questo caso il led verde del compressore lampeggia finché non ci sono le condizioni di temperatura corrette.
-
le tubazioni di mandata e di ritorno per l’acqua di raffreddamento con due valvole di intercettazione per il
sezionamento ed eventualmente la regolazione della portata;
-
portata e pressione dell'acqua di raffreddamento;
-
i cavi elettrici per l’alimentazione, il conduttore di protezione PE (conduttore di terra) ed i segnali di consenso
al funzionamento.
-
lo scarico per l’acqua condensata;
-
lo scarico della condensa deve avere una pendenza adeguata alle dimensioni e alla lunghezza del tubo;
-
è necessario prevedere un solo sifone, di almeno 50 mm, per
evitare il risucchio di aria dal tubo di scarico.
MANUTENZIONE
L’unica operazione periodica da fare è la pulizia del filtro che andrà effettuata
con una frequenza variabile in funzione dell’ambiente in cui si trova ad operare
la macchina.
Per estrarre il filtro: togliere il pannello frontale, bloccato dalle calamite:
1)
allentare le due viti con pomello;
2)
far scorrere la guida verso destra,
3)
traslare il filtroverso destra in modo da liberare il fianco sinistro.
togliere il filtro sollevandolo leggermente.
Led “POWER” rosso:
Led “COMPR” verde:
Led di allarme 1 e 2:
DIAGNOSTICA DEL DISPLAY A LED
se è presente la tensione è acceso fisso;
indica il consenso alla deumidificazione,
se è acceso fisso indica il compressore in funzione,
se è acceso lampeggiante indica che il compressore
è fermo per pausa, attesa dopo avviamento o anomalia;
riferimento tabelle.
Diagnosi
Nessun allarme
Temp. ambiente troppo elevata o circuito scarico (portata)
Temp. ambiente troppo bassa
Blocco di massima pressione del refrigerante
Temperatura acqua di mandata superiore a 30°C
Una delle sonde è guasta;
Led spento
Led acceso lampeggiante
Led acceso fisso
Permanenza
Allarme permanente
Allarme permanente
Allarme permanente
Sblocco a discesa temperatura
In caso di allarme permanente
il compressore si ferma e
non riparte.
Per il reset dell’allarme è
necessario togliere e ridare
alimentazione alla scheda
elettronica.
ALLARM1
giallo
ALLARM2
rosso
126
127
- 1 lampeggio:
- 2 lampeggi:
- 3 lampeggi:
sonda evaporatore
sonda acqua
sonda condensatore
Una delle sonde è scollegata;
- 1 lampeggio:
- 2 lampeggi:
- 3 lampeggi:
sonda evaporatore
sonda acqua
sonda condensatore
