80 902-4pz

Codice

80 910

Ø

Spes.

Sup.

tubo

mm

mm

m

2

10

1,3

4,50

A

B

H

mm

mm

mm

1500

750

14

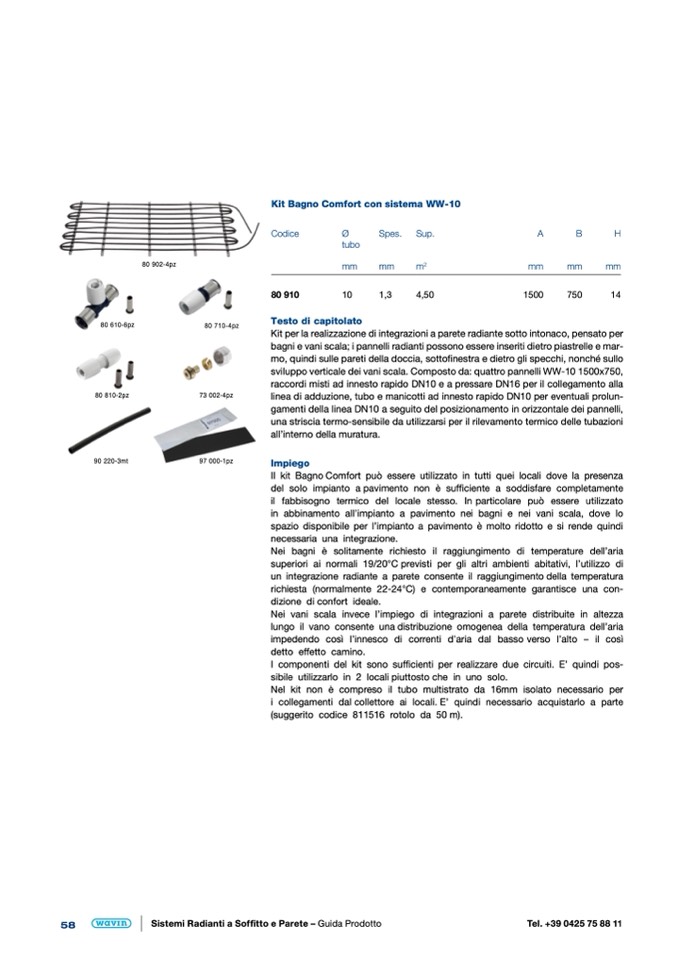

Kit Bagno Comfort con sistema WW-10

80 610-6pz

80 810-2pz

90 220-3mt

80 710-4pz

73 002-4pz

97 000-1pz

Testo di capitolato

Kit per la realizzazione di integrazioni a parete radiante sotto intonaco, pensato per

bagni e vani scala; i pannelli radianti possono essere inseriti dietro piastrelle e mar-

mo, quindi sulle pareti della doccia, sottofinestra e dietro gli specchi, nonché sullo

sviluppo verticale dei vani scala. Composto da: quattro pannelli WW-10 1500x750,

raccordi misti ad innesto rapido DN10 e a pressare DN16 per il collegamento alla

linea di adduzione, tubo e manicotti ad innesto rapido DN10 per eventuali prolun-

gamenti della linea DN10 a seguito del posizionamento in orizzontale dei pannelli,

una striscia termo-sensibile da utilizzarsi per il rilevamento termico delle tubazioni

all’interno della muratura.

Impiego

Il kit Bagno Comfort può essere utilizzato in tutti quei locali dove la presenza

del solo impianto a pavimento non è sufficiente a soddisfare completamente

il fabbisogno termico del locale stesso. In particolare può essere utilizzato

in abbinamento all’impianto a pavimento nei bagni e nei vani scala, dove lo

spazio disponibile per l’impianto a pavimento è molto ridotto e si rende quindi

necessaria una integrazione.

Nei bagni è solitamente richiesto il raggiungimento di temperature dell’aria

superiori ai normali 19/20°C previsti per gli altri ambienti abitativi, l’utilizzo di

un integrazione radiante a parete consente il raggiungimento della temperatura

richiesta (normalmente 22-24°C) e contemporaneamente garantisce una con-

dizione di confort ideale.

Nei vani scala invece l’impiego di integrazioni a parete distribuite in altezza

lungo il vano consente una distribuzione omogenea della temperatura dell’aria

impedendo così l’innesco di correnti d’aria dal basso verso l’alto – il così

detto effetto camino.

I componenti del kit sono sufficienti per realizzare due circuiti. E’ quindi pos-

sibile utilizzarlo in 2 locali piuttosto che in uno solo.

Nel kit non è compreso il tubo multistrato da 16mm isolato necessario per

i collegamenti dal collettore ai locali. E’ quindi necessario acquistarlo a parte

(suggerito codice 811516 rotolo da 50 m).
