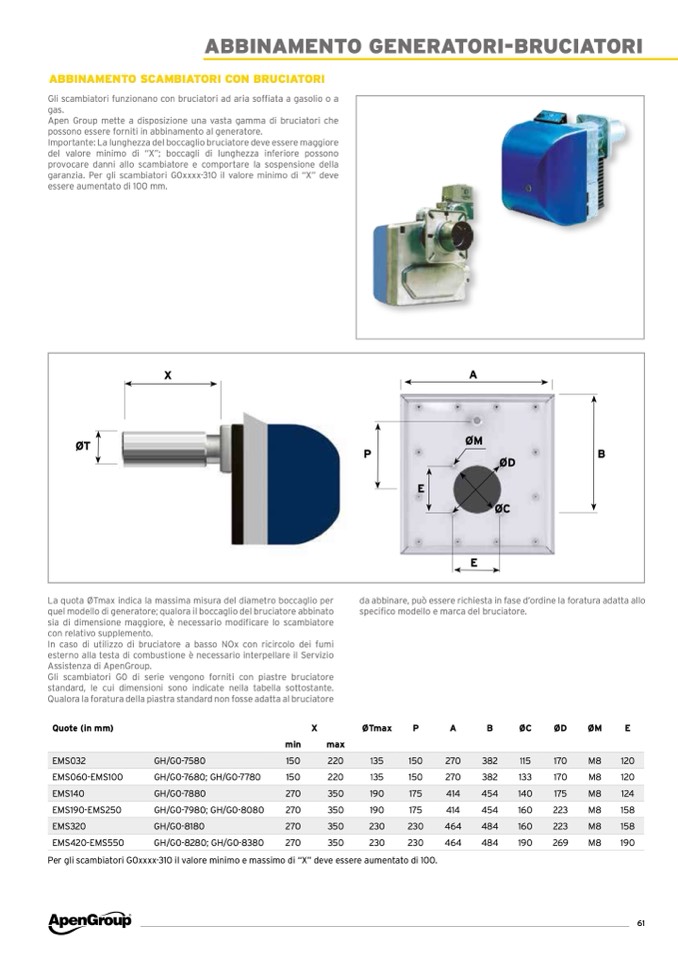

ABBINAMENTO SCAMBIATORI CON BRUCIATORI

Gli scambiatori funzionano con bruciatori ad aria soffiata a gasolio o a

gas.

Apen Group mette a disposizione una vasta gamma di bruciatori che

possono essere forniti in abbinamento al generatore.

Importante: La lunghezza del boccaglio bruciatore deve essere maggiore

del valore minimo di “X”; boccagli di lunghezza inferiore possono

provocare danni allo scambiatore e comportare la sospensione della

garanzia. Per gli scambiatori G0xxxx-310 il valore minimo di “X” deve

essere aumentato di 100 mm.

ABBINAMENTO GENERATORI-BRUCIATORI

OT

X

A

OM

P

OD

B

E

OC

E

La quota ØTmax indica la massima misura del diametro boccaglio per

quel modello di generatore; qualora il boccaglio del bruciatore abbinato

sia di dimensione maggiore, è necessario modificare lo scambiatore

con relativo supplemento.

In caso di utilizzo di bruciatore a basso NOx con ricircolo dei fumi

esterno alla testa di combustione è necessario interpellare il Servizio

Assistenza di ApenGroup.

Gli scambiatori G0 di serie vengono forniti con piastre bruciatore

standard, le cui dimensioni sono indicate nella tabella sottostante.

Qualora la foratura della piastra standard non fosse adatta al bruciatore

da abbinare, può essere richiesta in fase d’ordine la foratura adatta allo

specifico modello e marca del bruciatore.

Quote (in mm)

EMS060-EMS100

EMS190-EMS250

EMS420-EMS550

X

ØTmax

135

190

230

P

A

B

ØC

150

270

382

133

175

414

454

160

230

464

484

190

ØD

ØM

E

170

M8

120

223

M8

158

269

M8

190

min

GH/G0-7680; GH/G0-7780

150

GH/G0-7980; GH/G0-8080

270

GH/G0-8280; GH/G0-8380

270

max

220

350

350

EMS032

GH/G0-7580

150

220

135

150

270

382

115

170

M8

120

EMS140

GH/G0-7880

270

350

190

175

414

454

140

175

M8

124

EMS320

GH/G0-8180

270

350

230

230

464

484

160

223

M8

158

Per gli scambiatori G0xxxx-310 il valore minimo e massimo di “X” deve essere aumentato di 100.
