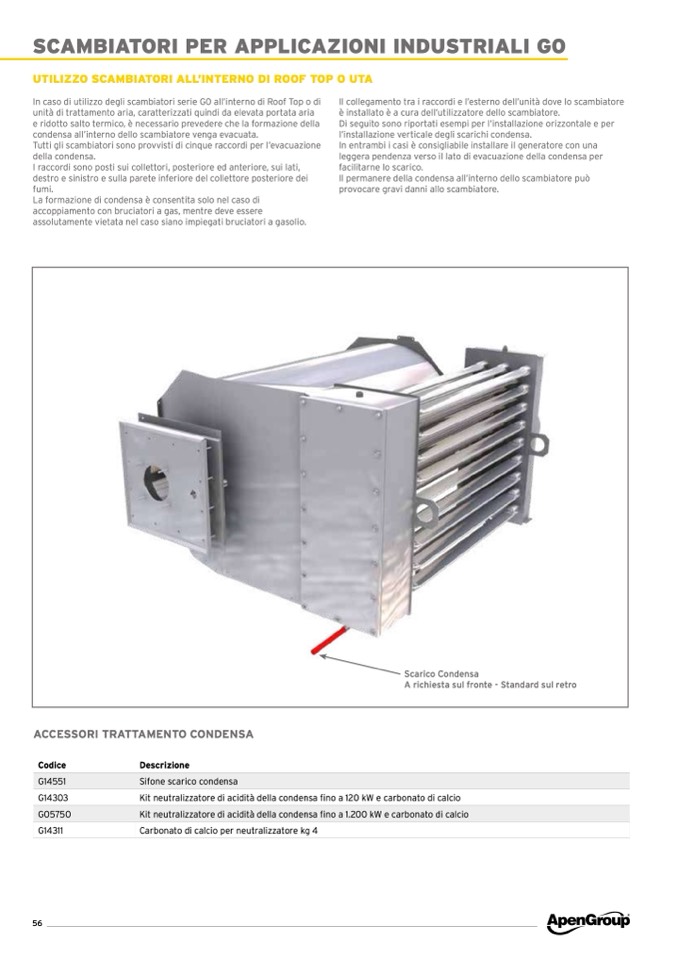

SCAMBIATORI PER APPLICAZIONI INDUSTRIALI G0
UTILIZZO SCAMBIATORI ALL’INTERNO DI ROOF TOP O UTA
In caso di utilizzo degli scambiatori serie G0 all’interno di Roof Top o di
unità di trattamento aria, caratterizzati quindi da elevata portata aria
e ridotto salto termico, è necessario prevedere che la formazione della
condensa all’interno dello scambiatore venga evacuata.
Tutti gli scambiatori sono provvisti di cinque raccordi per l’evacuazione
della condensa.
I raccordi sono posti sui collettori, posteriore ed anteriore, sui lati,
destro e sinistro e sulla parete inferiore del collettore posteriore dei
fumi.
La formazione di condensa è consentita solo nel caso di
accoppiamento con bruciatori a gas, mentre deve essere
assolutamente vietata nel caso siano impiegati bruciatori a gasolio.
Il collegamento tra i raccordi e l’esterno dell’unità dove lo scambiatore
è installato è a cura dell’utilizzatore dello scambiatore.
Di seguito sono riportati esempi per l’installazione orizzontale e per
l’installazione verticale degli scarichi condensa.
In entrambi i casi è consigliabile installare il generatore con una
leggera pendenza verso il lato di evacuazione della condensa per
facilitarne lo scarico.
Il permanere della condensa all’interno dello scambiatore può
provocare gravi danni allo scambiatore.
Scarico Condensa
A richiesta sul fronte - Standard sul retro
ACCESSORI TRATTAMENTO CONDENSA
Codice
Descrizione
G14551
Sifone scarico condensa
G14303
Kit neutralizzatore di acidità della condensa fino a 120 kW e carbonato di calcio
G05750
Kit neutralizzatore di acidità della condensa fino a 1.200 kW e carbonato di calcio
G14311
Carbonato di calcio per neutralizzatore kg 4
