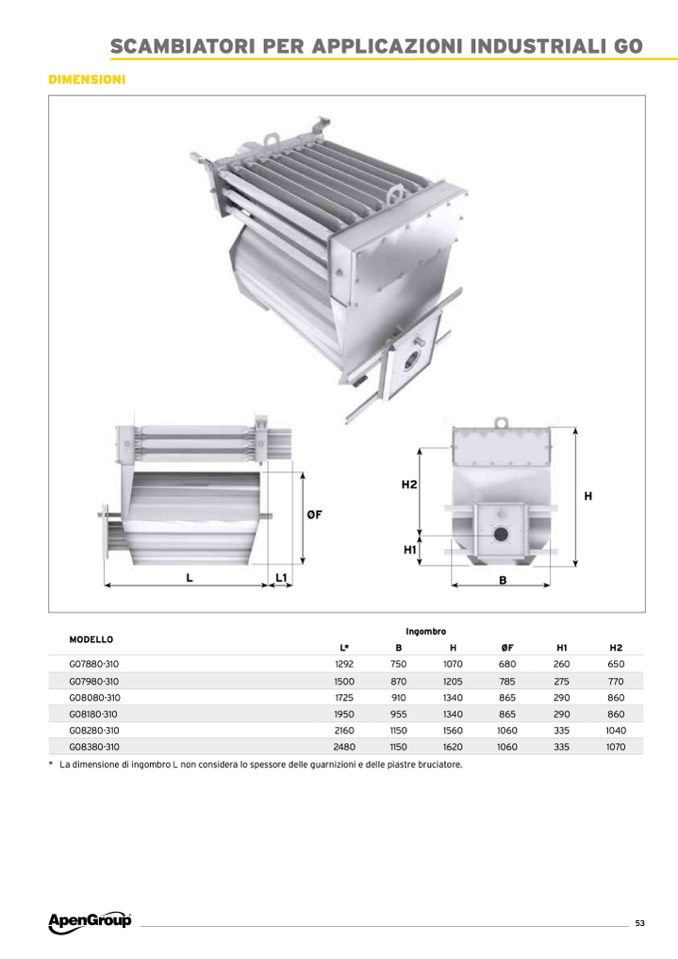

DIMENSIONI

SCAMBIATORI PER APPLICAZIONI INDUSTRIALI G0

OF

H2

H1

H

L

L1

B

MODELLO

Ingombro

G07880-310

1292

750

1070

680

260

650

G07980-310

1500

870

1205

785

275

770

G08080-310

1725

910

1340

865

290

860

G08180-310

1950

955

1340

865

290

860

G08280-310

2160

1150

1560

1060

335

1040

G08380-310

2480

1150

1620

1060

335

1070

* La dimensione di ingombro L non considera lo spessore delle guarnizioni e delle piastre bruciatore.

L*

B

H

ØF

H1

H2
